Beschreibung

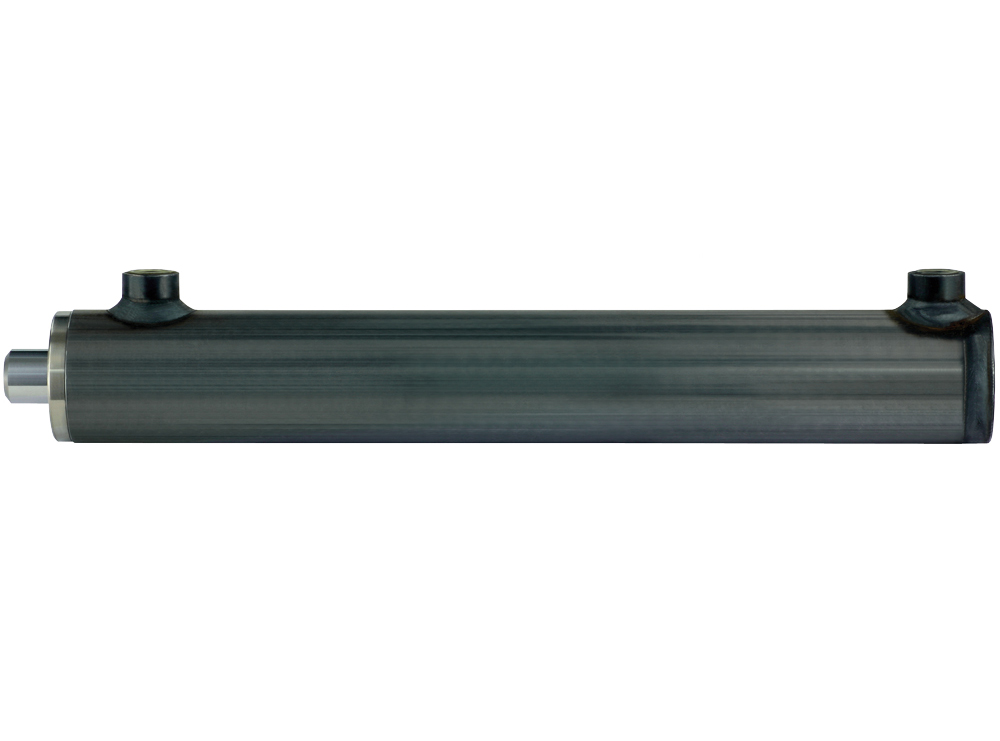

Hydraulikzylinder doppeltwirkend 16/25 50mm Hub "stumpf"

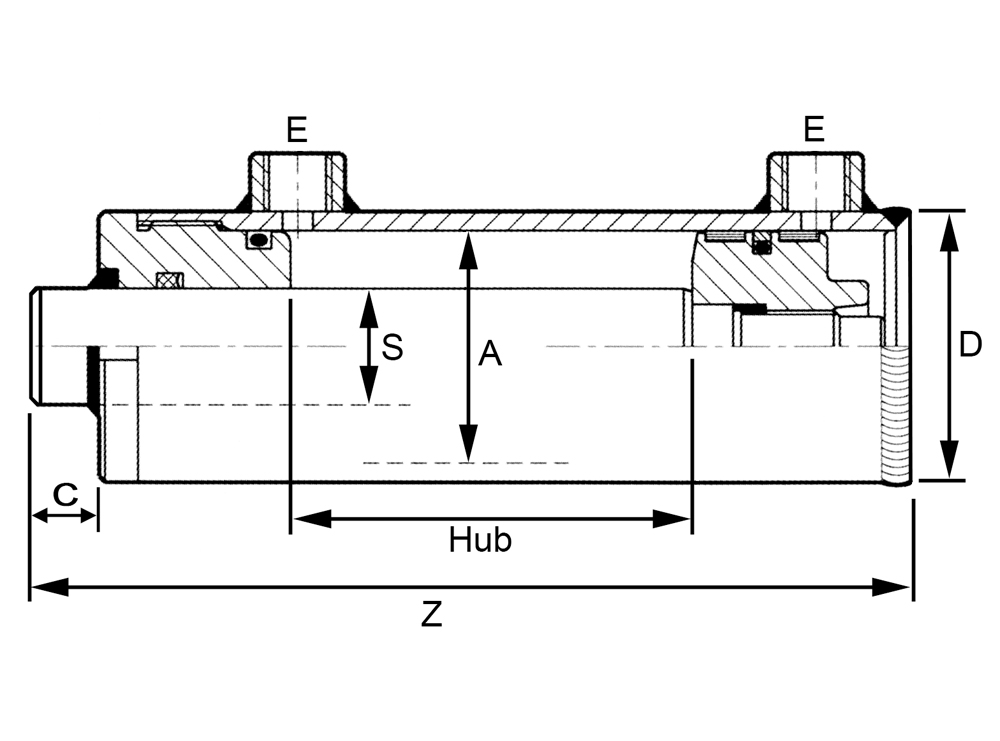

S:	16
A:	25
Hub:	50
Z:	135
C:	17
D:	35
E:	1/4'' BSP
Druck Kg:	883
Zug Kg:	520
Bestellnr.:	372076
Lieferstatus:	Lieferzeit: aktuell 2-5 Werktage (Details) Liefergebiet: Deutschland, Österreich

61,00 € *

- +

Artikelauswahl

Hydraulikzylinder doppeltwirkend von CONTARINI, stumpf

Mit dem doppeltwirkenden Hydraulikzylinder erzielen Sie Hübe bis zu 1.000mm bei maximaler Hubkraft von 14.137kg und 10.601kg Zugkraft. Die Hubgeschwindigkeit von bis zu 0,5m/s wird durch einen maximalen Betriebsdruck von 210bar erreicht. Die Kolbenstange des unlackierten Hydraulikzylinders ist am Ende stumpf.

Aufbau des doppeltwirkenden Hydraulikzylinders

Für den Anschluss der Hydraulikschläuche befinden sich an dem doppeltwirkenden Hydraulikzylinder seitlich zwei 1/4 Zoll, 3/8 Zoll oder 1/2 Zoll Anschlüsse. Die Kolbenstange im Inneren des Hydraulikzylinders hat am unteren Ende einen Kolben. Durch diesen Kolben entstehen im Zylinderrohr zwei Kammern, jede Kammer ist mit einem der beiden 1/4 Zoll, 3/8 Zoll oder 1/2 Zoll Anschlüsse verbunden. Das Dichtungssystem, bestehend aus Kompakt-Stangendichtung mit Abstreifer, ist aus Polyurethan und befindet sich am Kopf des doppeltwirkenden Hydraulikzylinders.

Funktion des Hydraulikzylinders

Die Verbindung zwischen Hydraulikzylinder und Hydraulikkreislauf erfolgt über Hydraulikschläuche und Hydraulikverschraubungen. Während des Betriebs wird das Hydrauliköl mit hohem Druck über die Hydraulikschläuche in eine der beiden Hydraulikzylinderkammern gepresst. In welche der beiden Kammern das Hydrauliköl fließt kommt darauf an, ob die Kolbenstange Ein- oder Ausgefahren wird. Über die gegenüberliegende Kammer wird das Hydrauliköl zurück in den Hydrauliktank geleitet.

Was benötigen Sie für den Hydraulikzylinder?

Damit im Hydraulikkreislauf überhaupt Druck entsteht und das Hydrauliköl fließen kann, benötigen Sie einen Druckerzeuger. Zu den Druckerzeugern in der Hydrauliktechnik gehören Hydraulikaggregate oder auch eine Hydraulik-Zahnradpumpe. Wieviel Hydrauliköl in die einzelnen Hydraulikzylinder geleitet wird, ist dabei von der Förderleistung und der Druckenergie des Druckerzeugers abhängig. Wenn Sie in unserem Online Shop einen doppeltwirkenden Hydraulikzylinder kaufen ist es wichtig, dass der zulässige Betriebsdruck der Druckabnehmer nie überschritten wird. So haben Sie lange Freude an Ihrer Hydraulikanlage.

Wie funktioniert die Steuerung des Hydraulikzylinders?

Mit Hilfe von mechanischen oder elektrischen Hydrauliksteuerventilen können Sie die Druckenergie im Hydraulikkreislauf steuern. Damit das Hydrauliköl in beide Richtungen fließen kann, müssen Sie das Hydrauliksteuergerät zwischen dem Druckerzeuger und dem Druckabnehmer verbauen. Zur Bedienung der Hydrauliksteuergeräte ist entweder ein Handhebel, Joystick oder Kreuzhebel verbunden. Sobald Sie das Steuerventil betätigen, wird der Weg für das Hydrauliköl freigegeben.

Wie schützen Sie den Hydraulikzylinder?

Um den Hydraulikzylinder vor Schäden wie Überlastung oder verschmutztem Hydrauliköl zu schützen, benötigen Sie ein Druckbegrenzungsventil und einen Hydraulikfilter.
Wichtig! Beachten Sie, dass der doppeltwirkende Hydraulikzylinder vor Inbetriebnahme durch Lösen der Verschraubungen entlüftet werden muss.
Sie dürfen den Hydraulikzylinder nicht als mechanischen Endanschlag verwenden.
Bei Reinigung des Hydraulikzylinders müssen Sie darauf achten, dass Sie die Kolbenstange samt Abstreifer vor dem Strahl des Hochdruckreinigers schützen.
Wenn Sie Doppeltwirkende Hydraulikzylinder als Einfachwirkende Hydraulikzylinder  verwenden, ist es erforderlich, dass Sie den nicht verwendeten Anschluss mit dem Hydrauliköltank verbinden.
Knicklast beachten! Hat die Kolbenstange eine größere Hublänge als der eigentliche Durchmesser, müssen Sie unbedingt die zugelassene Knicklast beachten. Ansonsten kann es passieren, dass es im waagerechten Einbau zu Beschädigung des Hydraulikzylinders kommt.
Wenn Sie den Hydraulikzylinder Einlagern wollen oder der Zylinder für längere Zeit stillsteht, müssen Sie die ausgefahrene Kolbenstange unbedingt einfetten.

Technische Daten des doppeltwirkenden CONTARINI Hydraulikzylinders stumpf

Hubgeschwindigkeit:	max. 0,5 m/s
Betriebsdruck:	max. 210 bar
Temperaturbereich:	-25°C bis +80°C
Medium:	mineralisches Hydrauliköl
Kolbenstange:	Verchromter Stahl: UNI C45-SAE 1045,
	Chrom: 25 Micron +/-5
	Kolben: Stahl 9SMn28
Zylinderrohre:	ST 52.3 DIN 2393/6 Toleranz H9 max. Ra 0,8µ
Kolbenstangenführung:	Hydraulikguss UNI 5007-G25
Dichtungssystem:	Kompakt-Stangendichtung,
	Abstreifer aus Polyurethan,
	POM und Polyester,
	O-Ringe aus NBR 70Shore
