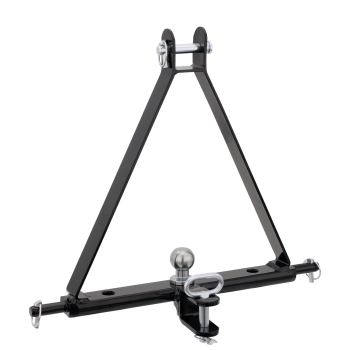

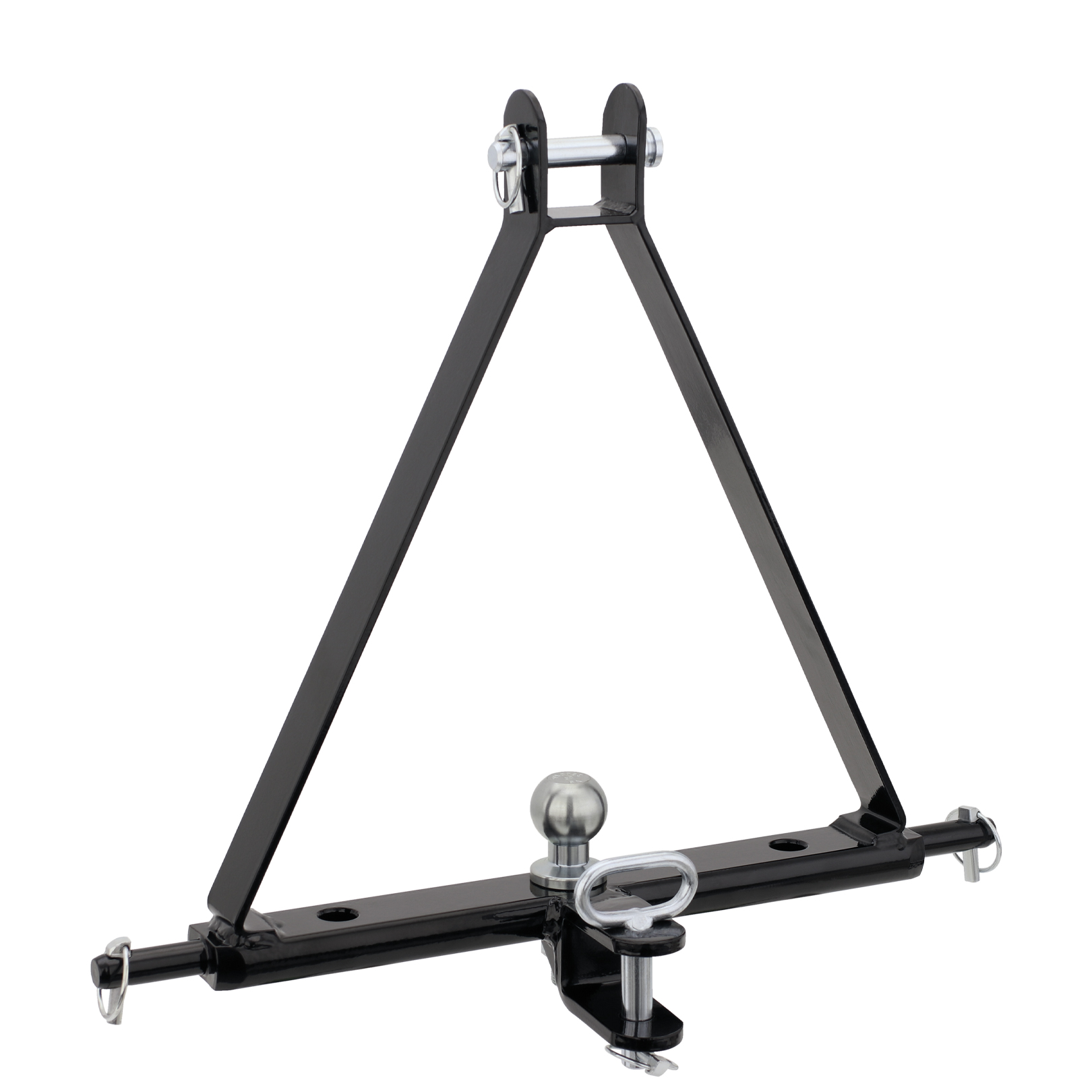

Ackerschienendreieck Kat 1 zum Einhängen in Oberlenker und Unterlenker

Mit dem Ackerschienendreieck Kat 1 können Sie Ihre Anbaugeräte mit K50-Kupplungen an Ihren Traktor oder Schlepper anhängen. Das Dreieck hat sowohl einen Kugelkopfbolzen als auch ein Anhänger Zugmaul. Durch diese seltene Kombination ist das Ackerschienendreieck vielseitig einsetzbar.

Zum Schutz der Anhängerkupplung ist das Ackerschienendreieck verdrehsicher, denn der Kugelkopf liegt immer in einer optimalen Position zur Anhängerkupplung. Es wird sowohl an den Unterlenkern, als auch am Oberlenker befestigt und hat eine hohe Zuglast von 2,5 Tonnen. Der Kugelkopf hat eine Zuglast von 3,5 Tonnen.

Das Ackerschienendreieck wird inkl. Bolzen und Klappstecker geliefert.

Anhängevorrichtungen des Ackerschienendreiecks

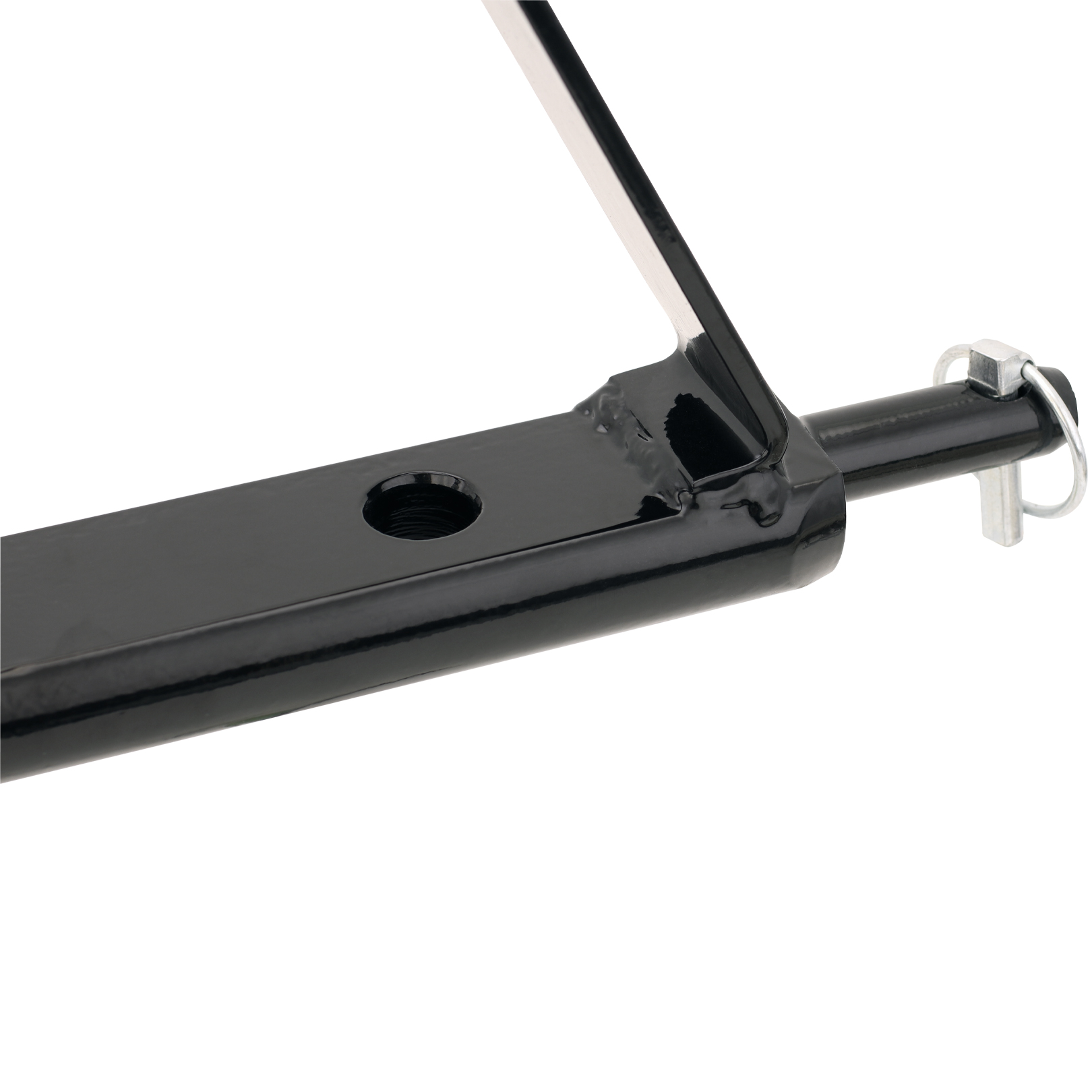

Zum Anhängen Ihrer Arbeitsgeräte hat das Ackerschienendreieck einen Kugelkopfbolzen, sowie ein Anhänger Zugmaul. Zusätzlich befinden sich in der Querstrebe 2 weitere Bohrungen mit einem Lochdurchmesser von jeweils 23mm. Über diese Bohrungen haben Sie die Möglichkeit, Ihre Anbaugeräte variabel zu befestigen. Das Ackerschienendreieck ist für eine maximale Zuglast von 2,5t ausgelegt.

Durch die Verwendung des Ackerschienendreiecks können Sie Unfällen vorbeugen. Ihr Anhänger gerät auch bei starkem abbremsen nicht ins Schlingern Die Bremskraft des Schleppers wird über das Ackerschienendreieck optimal und ohne zu ruckeln an die Auflaufbremse Ihres Anhängers übertragen.

Welche Aufgabe hat das Ackerschienendreieck?

Über das Ackerschienendreieck verbinden Sie Arbeitsgeräte mit dem Traktor oder Schlepper. Die Befestigung erfolgt über den Dreipunkt-Kraftheber, bzw. die Dreipunkthydraulik Ihres Traktors. Normale Ackerschienen, wie die Ackerschiene „verdrehsicher“ Gebrauchsmustergeschützt, werden an den Unterlenkern befestigt und können nur in der Höhe verstellt werden. Das Ackerschienendreieck hat einen zusätzlichen Befestigungspunkt für den Oberlenker, daher können Sie auch die Neigung einstellen.

Wie werden die Kat-Größen bestimmt?

Ackerschienen gibt es in verschiedenen Kategoriegrößen von Kat 1 bis Kat 3. Bestimmen Sie, bevor Sie eine Ackerschiene kaufen, welche Kat-Größe Sie benötigen. Sollten Sie nicht bereits wissen welches die richtige Kategoriegröße für Ihren Traktor ist, können Sie das ganz einfach nachmessen. Die Kat-Größen werden anhand der Aufnahmen für Oberlenkerbolzen oder Unterlenkerbolzen bestimmt.

Kategoriegrößen:

• Kat 1: Oberlenkerbolzen 19mm; Unterlenkerbolzen 22mm
• Kat 2: Oberlenkerbolzen 25mm; Unterlenkerbolzen 28mm
• Kat 3: Oberlenkerbolzen 32mm; Unterlenkerbolzen 37mm

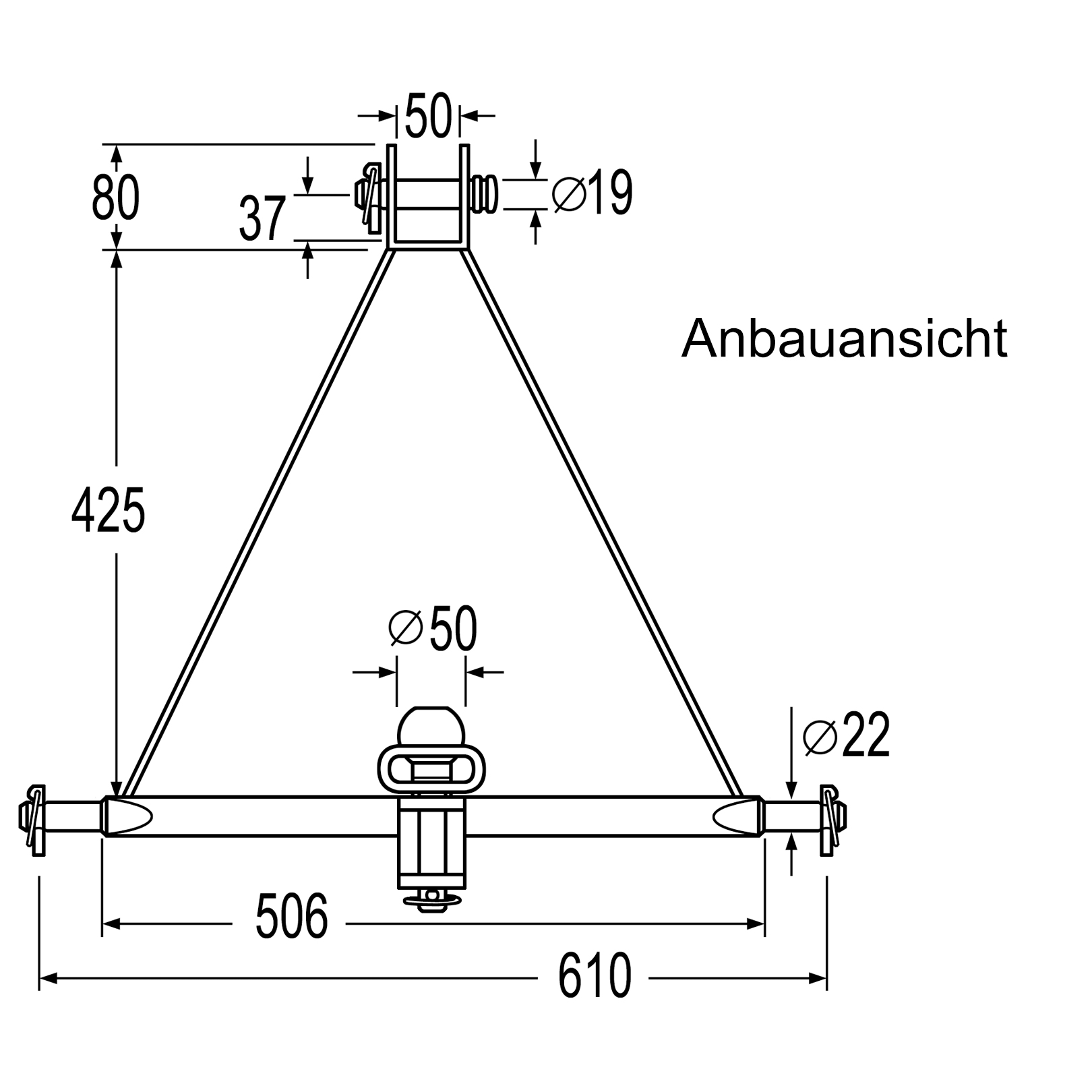

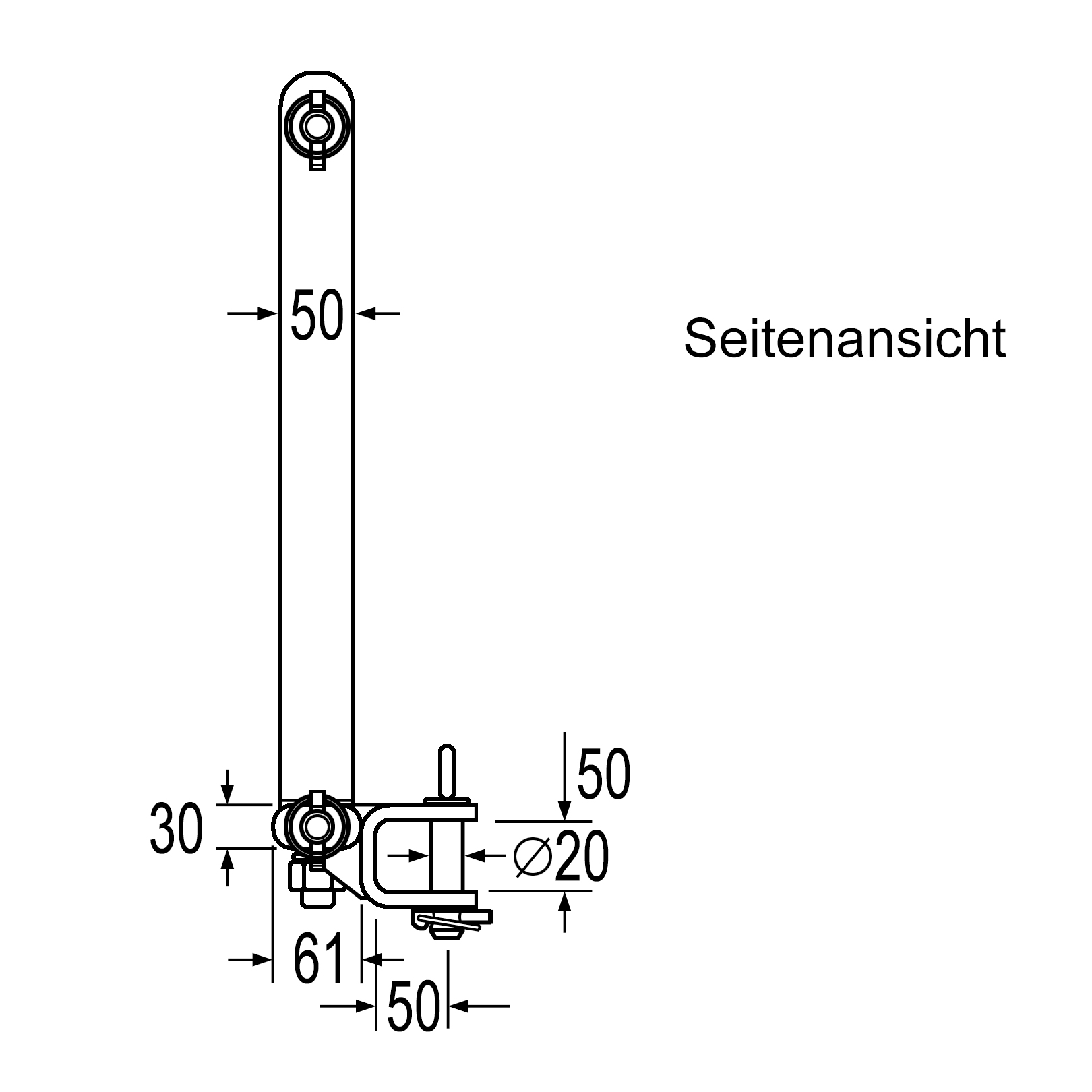

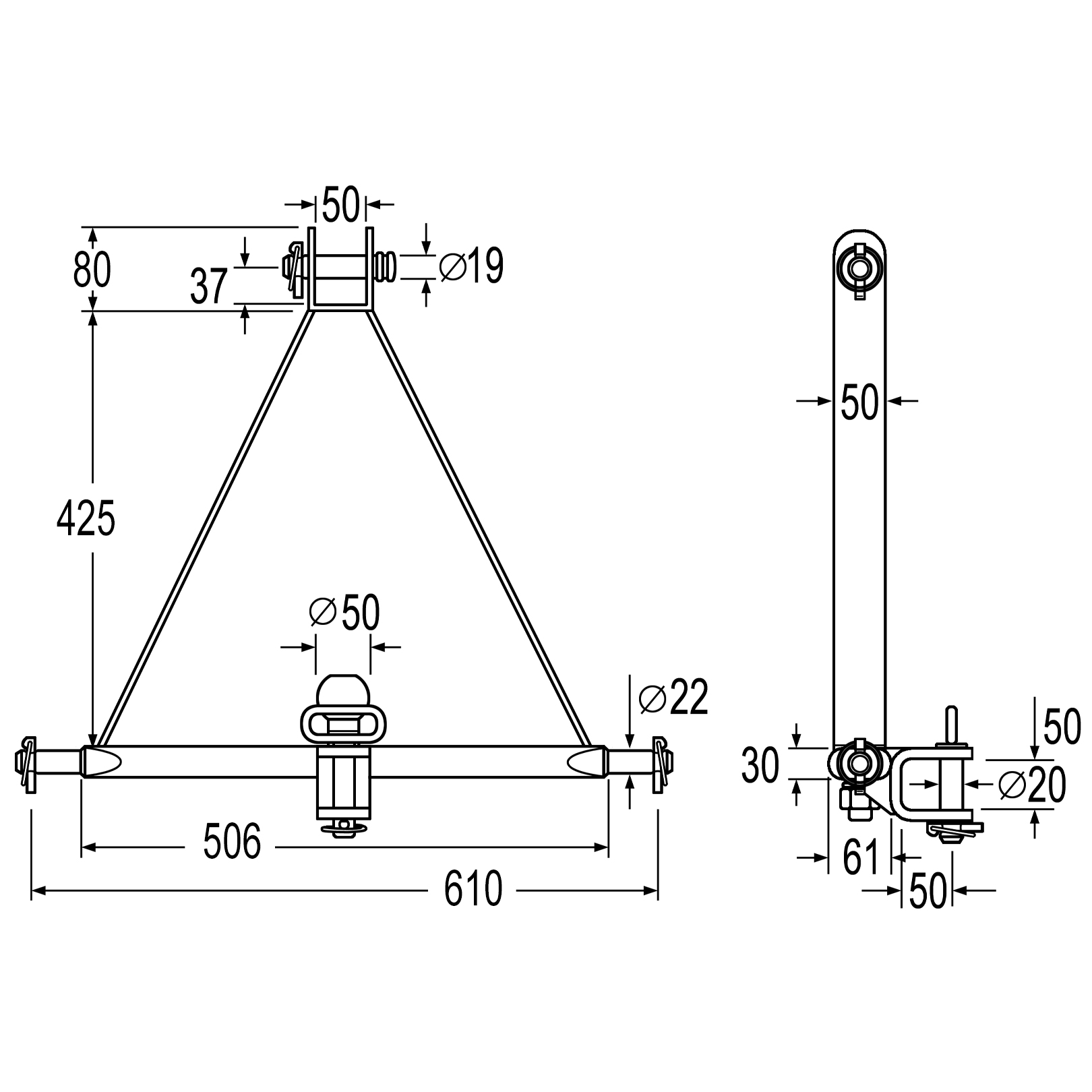

Technische Daten des verdrehsicheren Ackerschienendreiecks:
