Artikelauswahl
Baugröße
L1 (mm)
L2 (mm)
Profilrohrkombination
Verschluss
Kreuzgarnitur DxA (mm)
Bestellnr.
Preis
FDS100SR300
98
102
Zitrone 23,5 x 30,0 mm
Schnellverschluss
22,0 x 55,0
318500SR300
Artikel bestellbar
FDS100SR600
98
121
Zitrone 23,5 x 30,0 mm
Schnellverschluss
22,0 x 55,0
318500SR600
Artikel bestellbar
FDS200SR300
104
113
Zitrone 34,5 x 41,0 mm
Schnellverschluss
23,8 x 61,3
318502SR300
Artikel bestellbar
FDS200SR600
104
132
Zitrone 34,5 x 41,0 mm
Schnellverschluss
23,8 x 61,3
318502SR600
Artikel bestellbar
FDS200SR900
104
150
Zitrone 34,5 x 41,0 mm
Schnellverschluss
23,8 x 61,3
318502SR900
Artikel bestellbar
FDS300SR600
111
142
Zitrone 34,5 x 41,0 mm
Schnellverschluss
27,0 x 74,6
318504SR600
Artikel bestellbar
FDS300SR900
111
161
Zitrone 34,5 x 41,0 mm
Schnellverschluss
27,0 x 74,6
318504SR900
Artikel bestellbar
FDS300SR1200
111
179
Zitrone 34,5 x 41,0 mm
Schnellverschluss
27,0 x 74,6
318504SR1200
Artikel bestellbar
FDS400SR900
115
168
Zitrone 39,5 x 48,0 mm
Schnellverschluss
32,0 x 76,0
318506SR900
Artikel bestellbar
FDS400SR1200
115
187
Zitrone 39,5 x 48,0 mm
Schnellverschluss
32,0 x 76,0
318506SR1200
Artikel bestellbar
FDS500SR900
120
206
Stern 39,5 x 48,0 mm
Stiftverschluss
36,0 x 89,0
318508SR900
Artikel bestellbar
FDS500SR1200
120
224
Stern 39,5 x 48,0 mm
Stiftverschluss
36,0 x 89,0
318508SR1200
Artikel bestellbar

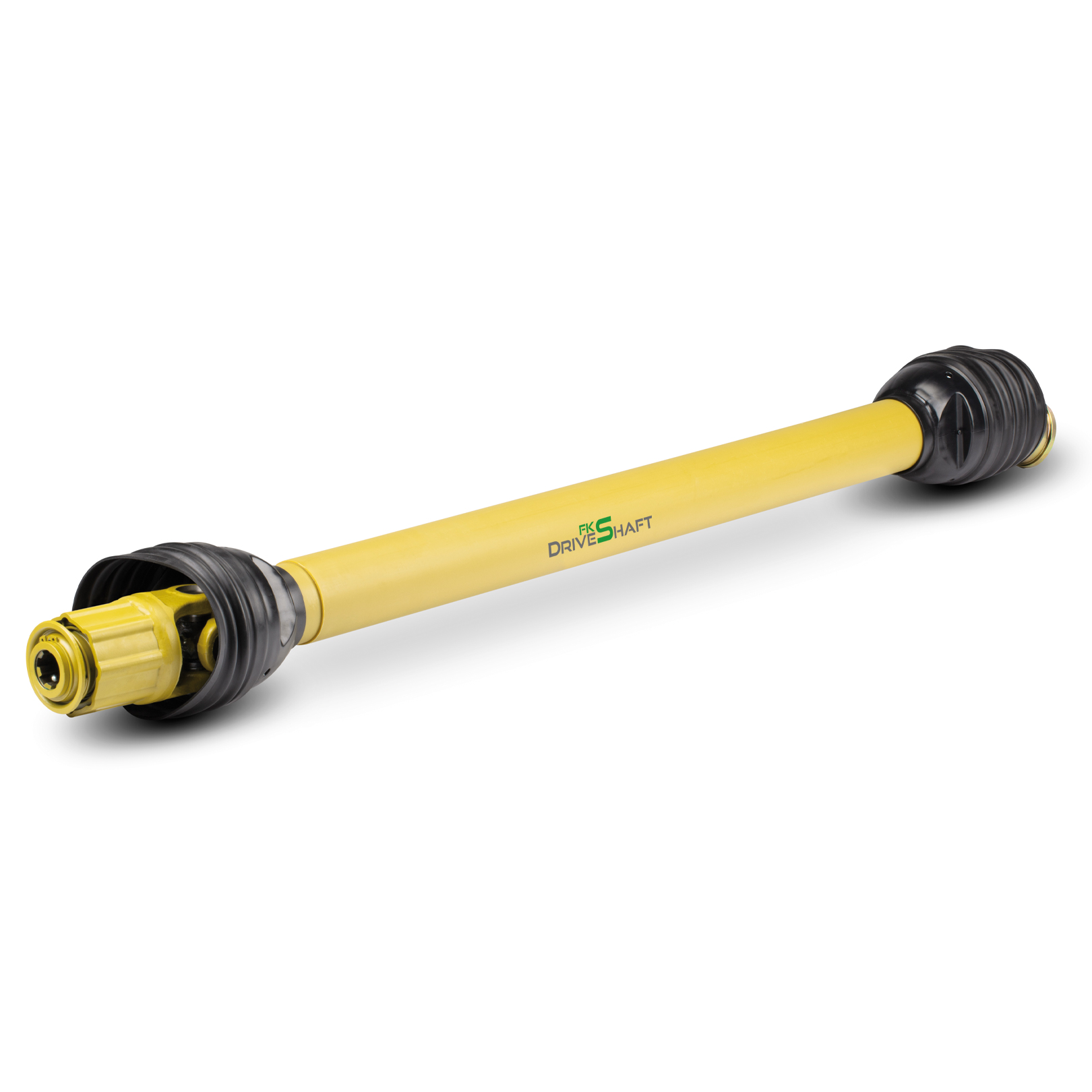

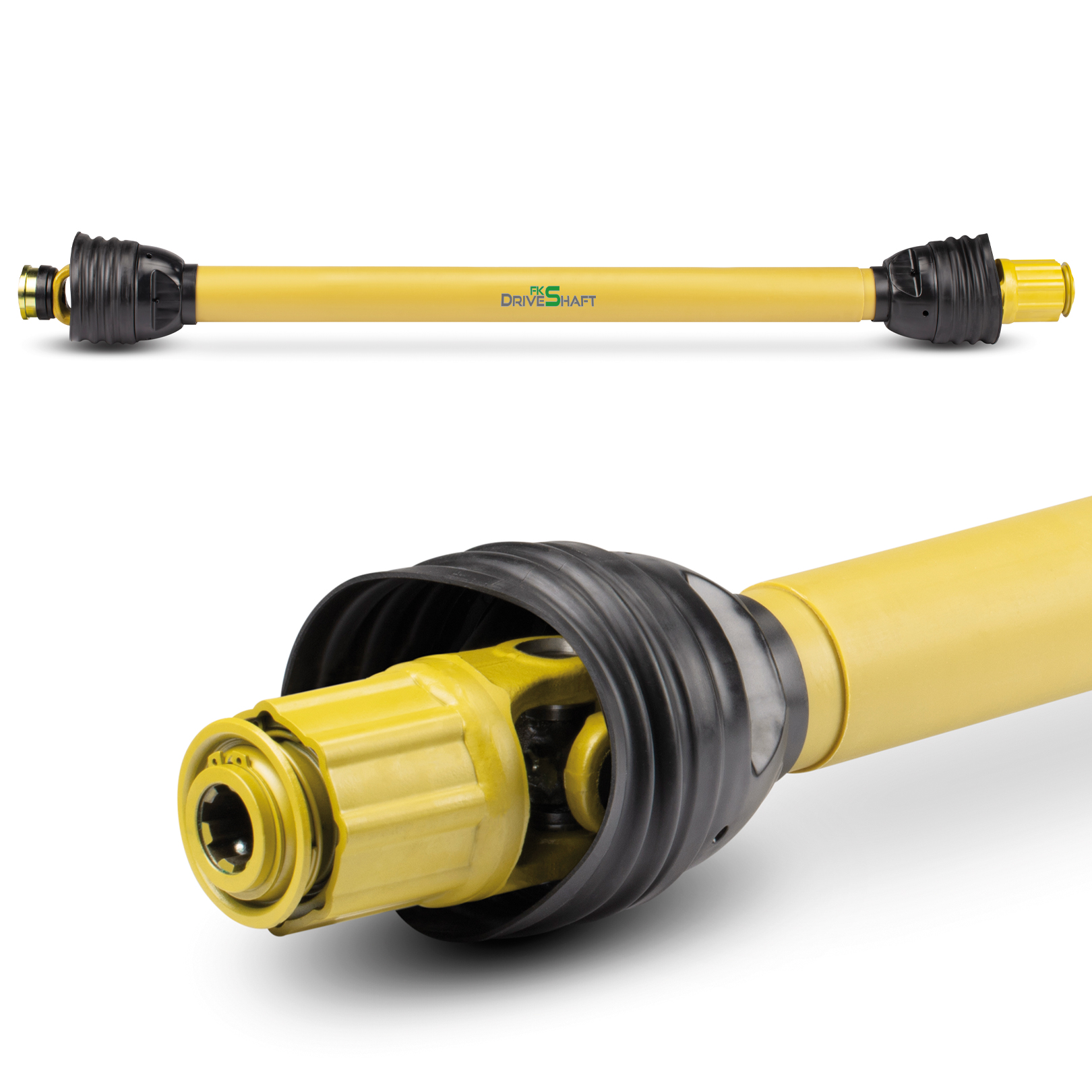

FKSDriveShaft Gelenkwelle mit Zitronenprofil in Baugröße FDS100SR300
Die Gelenkwelle mit Sternratschenkupplung ist fertig montiert, hat einen Schnellverschluss und wird mit vollständigem Gelenkwellenschutz zu Ihnen nach Hause geliefert.
Technische Daten:
| Baugröße: | FDS100SR300 |
| Auslösedrehmoment | 300 Nm |

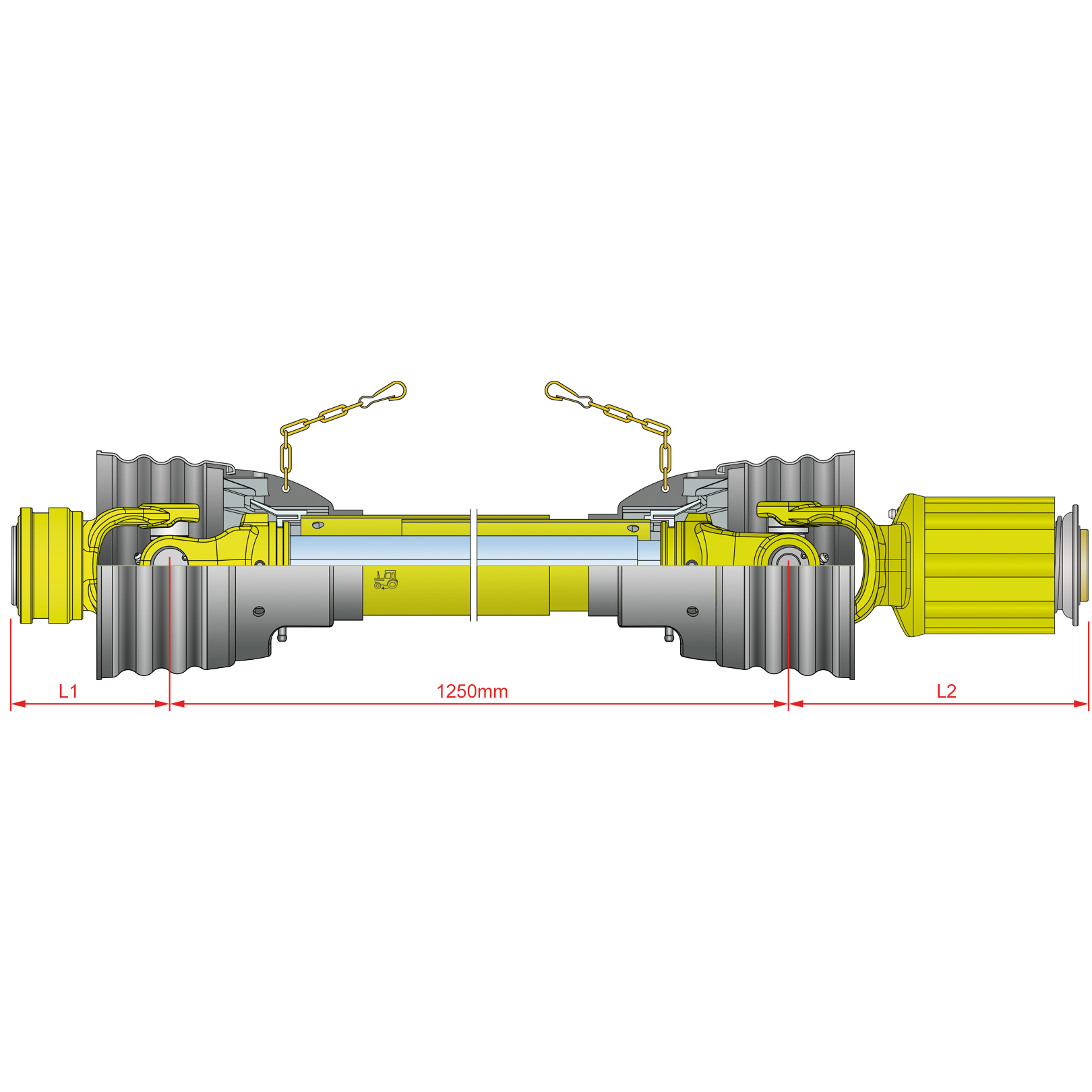

| Maße L1: | 98 mm |
| Maße L2: | 102 mm |
| Länge Mitte-Mitte Kreuz (eingeschoben): | 1250 mm |
| Profilrohrkombination: | 23,5 / 30,0 mm Zitrone |
| Kreuzgarnitur AxD (mm): | 22,0 x 55,0 |
FKSDriveShaft Gelenkwellen - Dynamische Leistungsangaben und Grenzbelastungen
* FKSDriveShaft Gelenkwellen - Dynamische Kapazität 5° - 1000h
Die angegebenen dynamischen Leistungsdaten in KW und Nm beziehen sich auf eine durchschnittliche Lebensdauer von ca. 1000 Stunden. Eine Erhöhung der angegebenen Leistung verringert die Lebenserwartung der Gelenkwelle. Eine Verringerung der Leistung erhöht die Lebenserwartung der Gelenkwelle. Die genannten durchschnittlichen Leistungsdaten sind gültig für einen Beugungswinkel von 5° bei Standardgelenken, über eine zu erwartende Lebensdauer von ca. 1000 Stunden und unter Berücksichtigung der erforderlichen Schmierintervalle.
** FKSDriveShaft Gelenkwellen - Dynamische Kapazität 10° - 100h
Die angegebenen dynamischen Leistungsdaten in KW und Nm beziehen sich auf eine durchschnittliche Lebensdauer von ca. 100 Stunden. Eine Erhöhung der angegebenen Leistung verringert die Lebenserwartung der Gelenkwelle. Eine Verringerung der Leistung erhöht die Lebenserwartung der Gelenkwelle. Die genannten erhöhten Leistungsdaten sind gültig für einen Beugungswinkel von 10° bei Standardgelenken, über eine zu erwartende Lebensdauer von ca. 100 Stunden und unter Berücksichtigung der erforderlichen Schmierintervalle.
SICHERHEITSHINWEIS !
Alle Gelenkwellenaufsteckgabeln bei Komplettwellen und die im Ersatz und alle Gelenkwellenadapter und Gelenkwellenbauteile, sowie deren Verriegelungseinrichtungen können unter Umständen im Arbeitsbetrieb ein Erfassen oder Aufwickeln von am Körper getragener Kleidung verursachen.
Sorgen Sie stets für ausreichenden Schutzabstand und dem Anwendungsfall entsprechender zusätzlicher Schutzeinrichtungen!
Tragen Sie enganliegende Arbeitskleidung!
