Dies ist ein XXL Artikel
Aufgrund von Abmessung und Gewicht hat
dieser Artikel besondere Versandkosten. Die
Versandkosten Ihres kompletten Einkaufs
finden Sie im Warenkorb unter der Waren-
korbsumme. Für die Versandabwicklung
benötigen wir Ihre Telefon-Nummer.
Artikelauswahl
Baugröße
L1 (mm)
L2 (mm)
Profilrohrkombination
Verschluss
Kreuzgarnitur DxA (mm)
Bestellnr.
Preis
FDS100FL
98
135
23,5 / 30,0mm Zitrone
Schnellverschluss
22,0 x 55,0
318500FL
Artikel bestellbar
FDS200FL
104
147
34,5 / 41,0mm Zitrone
Schnellverschluss
23,8 x 61,3
318502FL
Artikel bestellbar
FDS300FL
111
155
34,5 / 41,0mm Zitrone
Schnellverschluss
27,0 x 74,6
318504FL
Artikel bestellbar
FDS400FL
115
163
39,5 / 48,0mm Zitrone
Schnellverschluss
32,0 x 76,0
318506FL
Artikel bestellbar
FDS500FL
120
163
51,5 / 61,0mm Stern
Stiftverschluss
36,0 x 89,0
318508FL
Artikel bestellbar

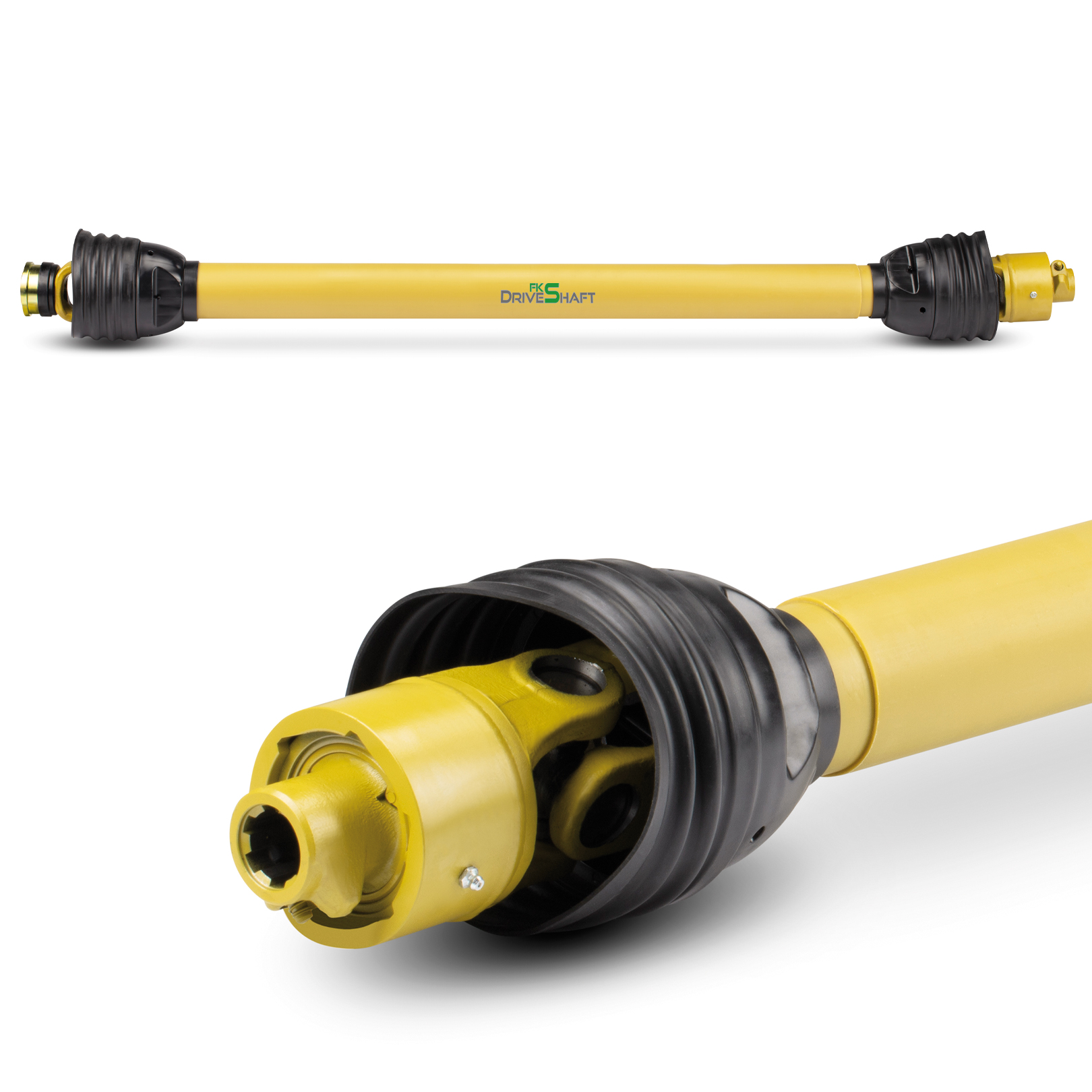

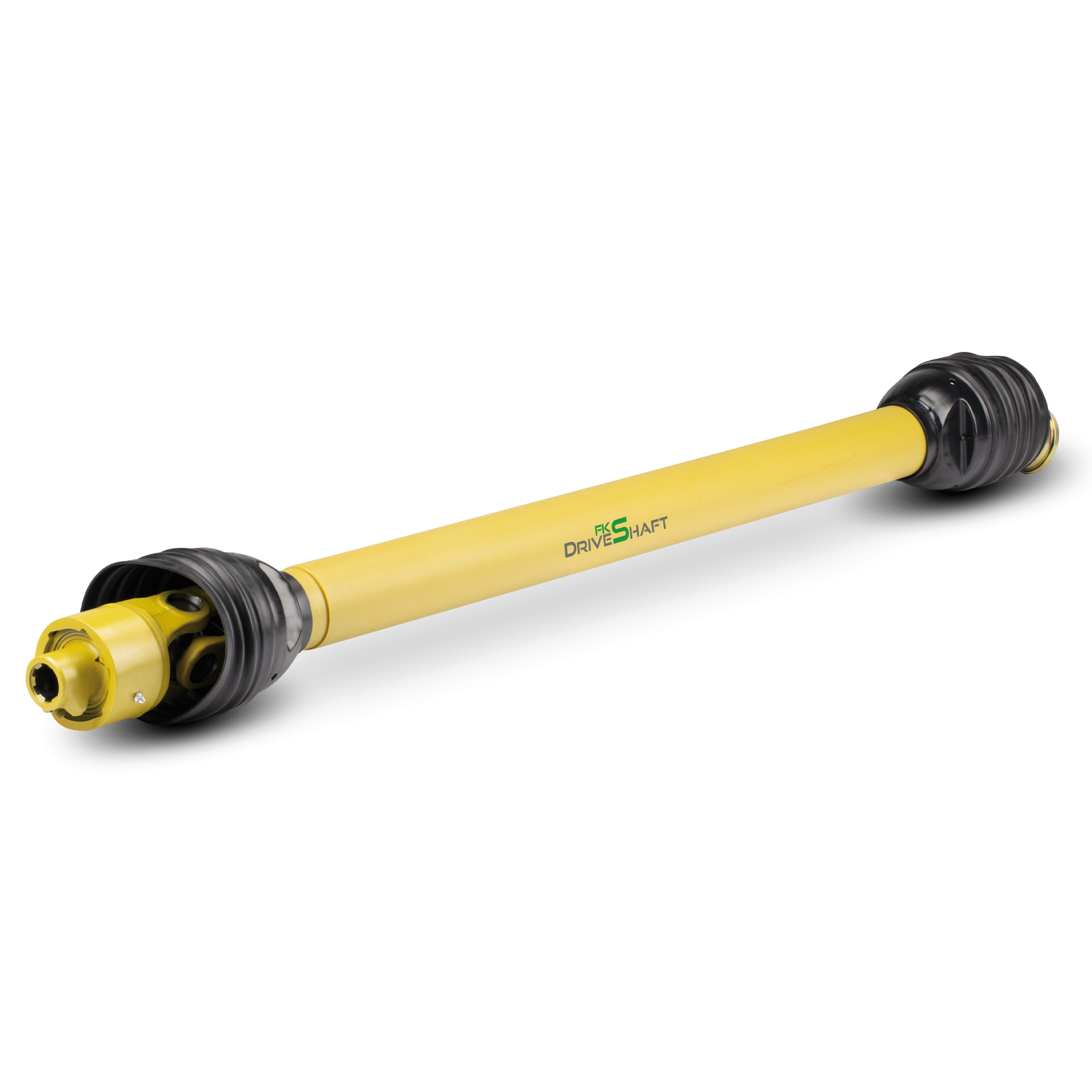

FKSDriveShaft Gelenkwelle mit Freilaufkupplung in Baugröße FDS100FL
Die Gelenkwelle mit Freilaufkupplung ist fertig montiert, hat einen Schnellverschluss und wird mit vollständigem Gelenkwellenschutz zu Ihnen nach Hause geliefert.
Technische Daten:
| Baugröße: | FDS100FL |

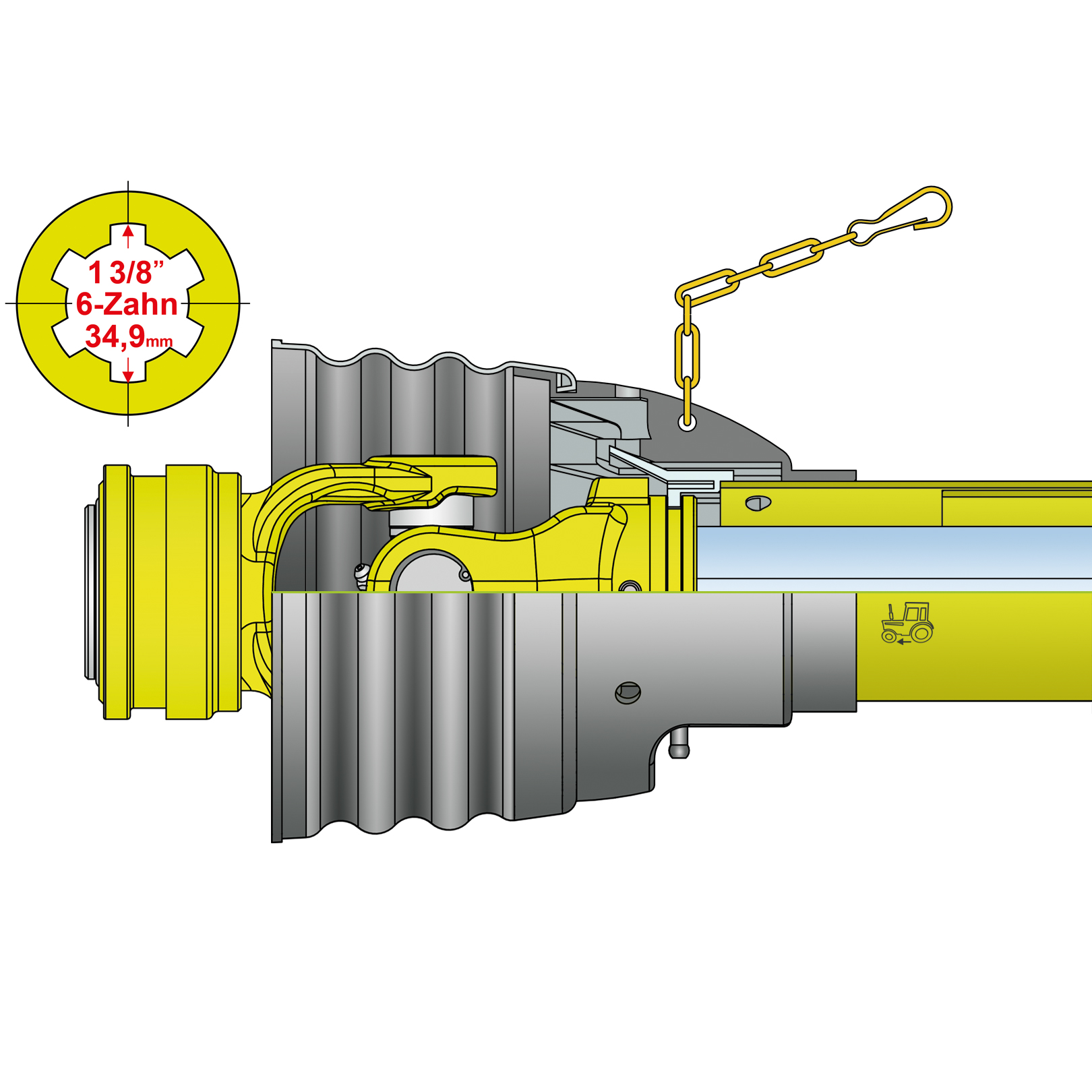

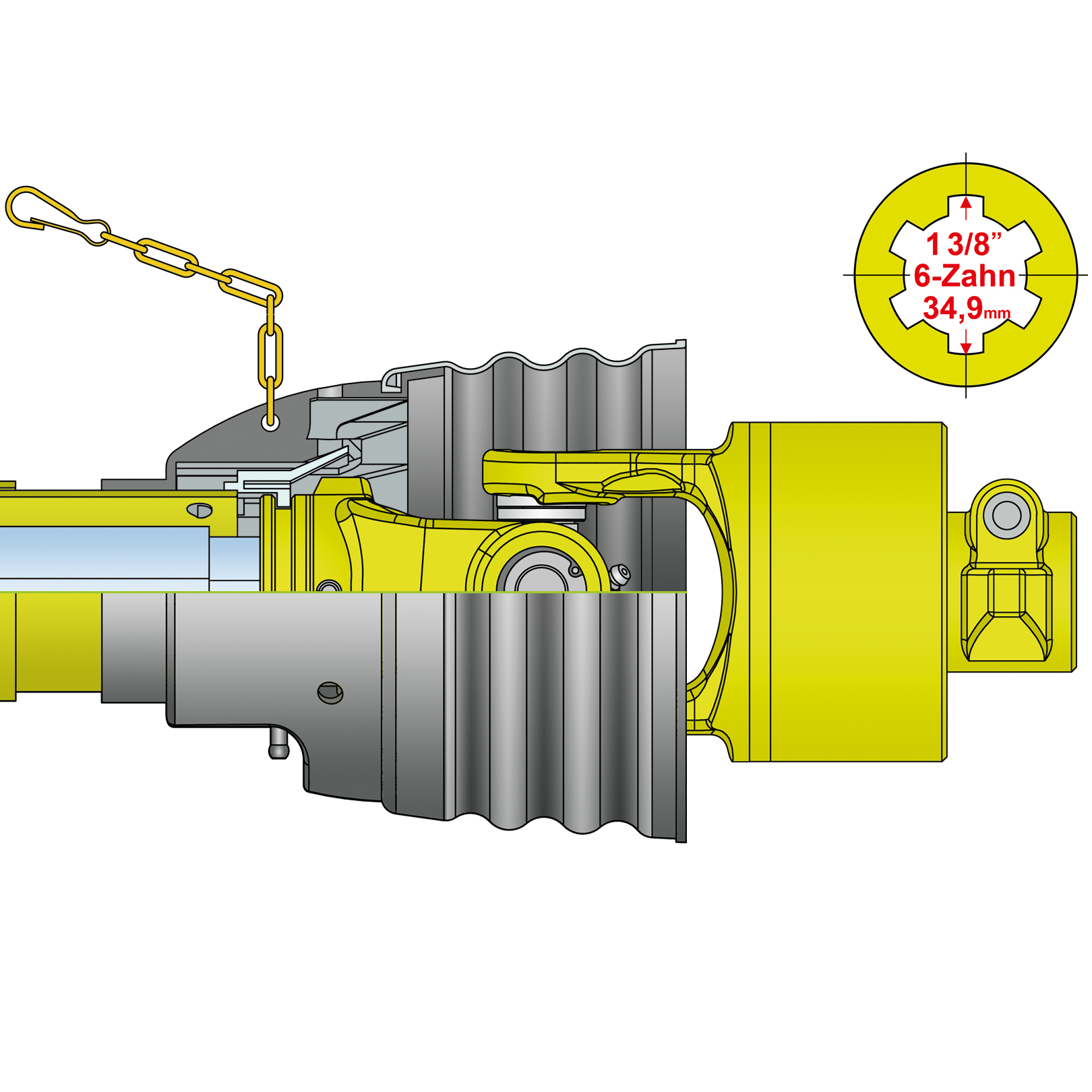

| Anschlussprofil (S): | 1 3/8 Zoll - 6 Zähne |

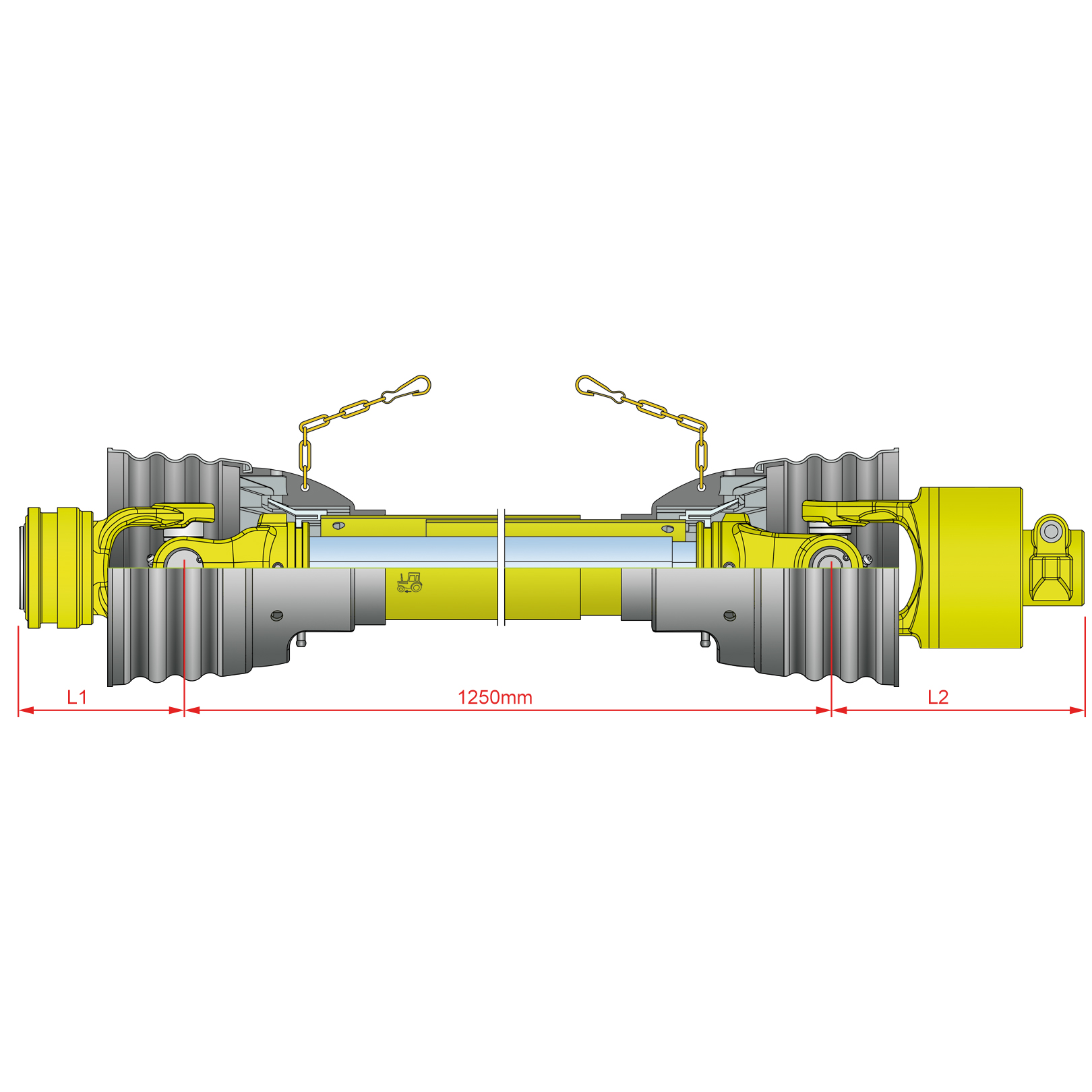

| Maße L1: | 98mm |
| Maße L2: | 135mm |
| Länge Mitte-Mitte Kreuz (eingeschoben): | 1250 mm |
| Drehrichtung: | rechts (2500Nm) |
| Profilrohrkombination: | 23,5mm / 30,0mm Zitrone |
| Kreuzgarnitur AxD: | 22,0mm x 55,0mm |
FKSDriveShaft Gelenkwellen - Dynamische Leistungsangaben und Grenzbelastungen
* FKSDriveShaft Gelenkwellen - Dynamische Kapazität 5° - 1000h
Die angegebenen dynamischen Leistungsdaten in KW und Nm beziehen sich auf eine durchschnittliche Lebensdauer von ca. 1000 Stunden. Eine Erhöhung der angegebenen Leistung verringert die Lebenserwartung der Gelenkwelle. Eine Verringerung der Leistung erhöht die Lebenserwartung der Gelenkwelle. Die genannten durchschnittlichen Leistungsdaten sind gültig für einen Beugungswinkel von 5° bei Standardgelenken, über eine zu erwartende Lebensdauer von ca. 1000 Stunden und unter Berücksichtigung der erforderlichen Schmierintervalle.
** FKSDriveShaft Gelenkwellen - Dynamische Kapazität 10° - 100h
Die angegebenen dynamischen Leistungsdaten in KW und Nm beziehen sich auf eine durchschnittliche Lebensdauer von ca. 100 Stunden. Eine Erhöhung der angegebenen Leistung verringert die Lebenserwartung der Gelenkwelle. Eine Verringerung der Leistung erhöht die Lebenserwartung der Gelenkwelle. Die genannten erhöhten Leistungsdaten sind gültig für einen Beugungswinkel von 10° bei Standardgelenken, über eine zu erwartende Lebensdauer von ca. 100 Stunden und unter Berücksichtigung der erforderlichen Schmierintervalle.
SICHERHEITSHINWEIS !
Alle Gelenkwellenaufsteckgabeln bei Komplettwellen und die im Ersatz und alle Gelenkwellenadapter und Gelenkwellenbauteile, sowie deren Verriegelungseinrichtungen können unter Umständen im Arbeitsbetrieb ein Erfassen oder Aufwickeln von am Körper getragener Kleidung verursachen.
Sorgen Sie stets für ausreichenden Schutzabstand und dem Anwendungsfall entsprechender zusätzlicher Schutzeinrichtungen!
Tragen Sie enganliegende Arbeitskleidung!
