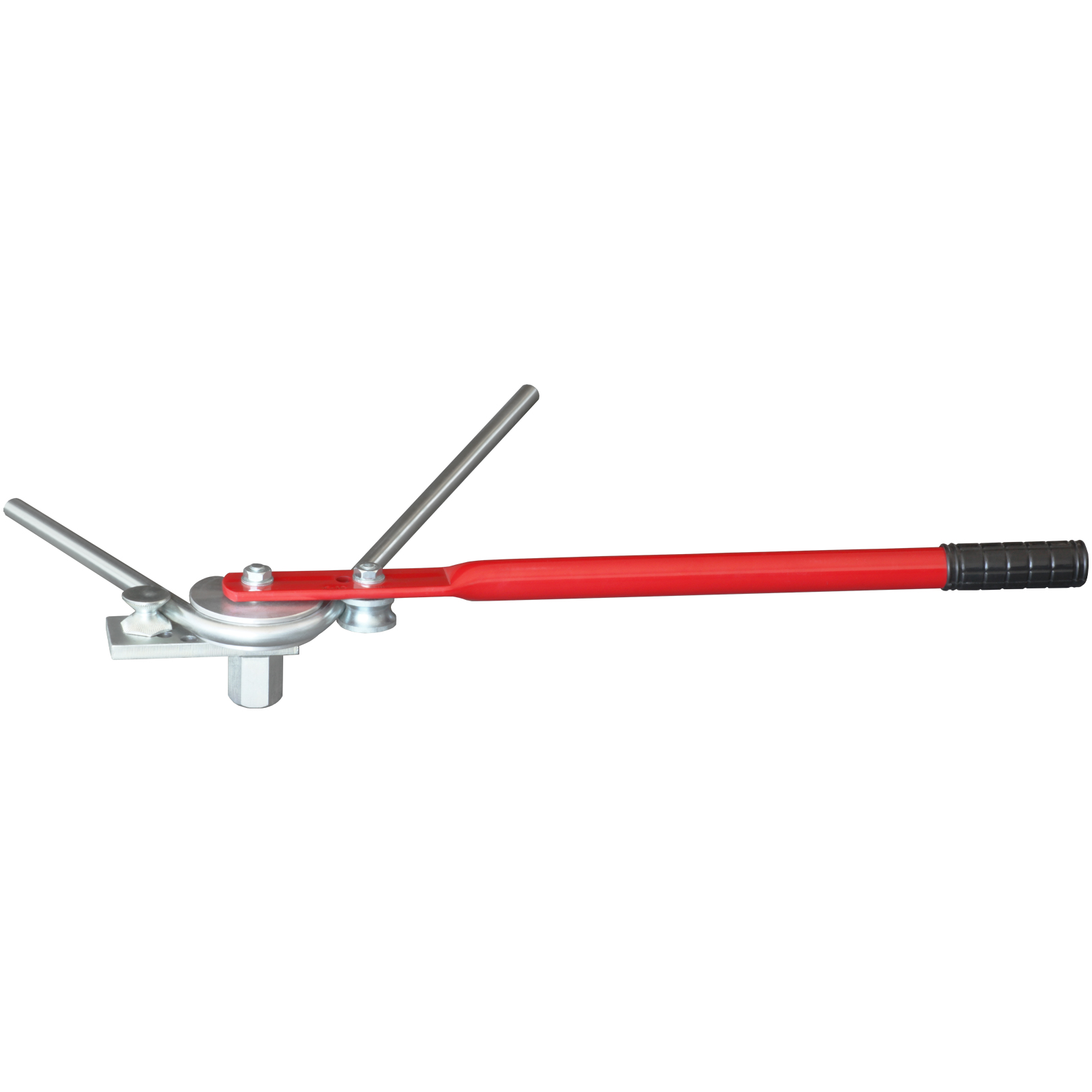

Rohrbiegegerät für Stahl-Hydraulikrohre (6–18 mm)

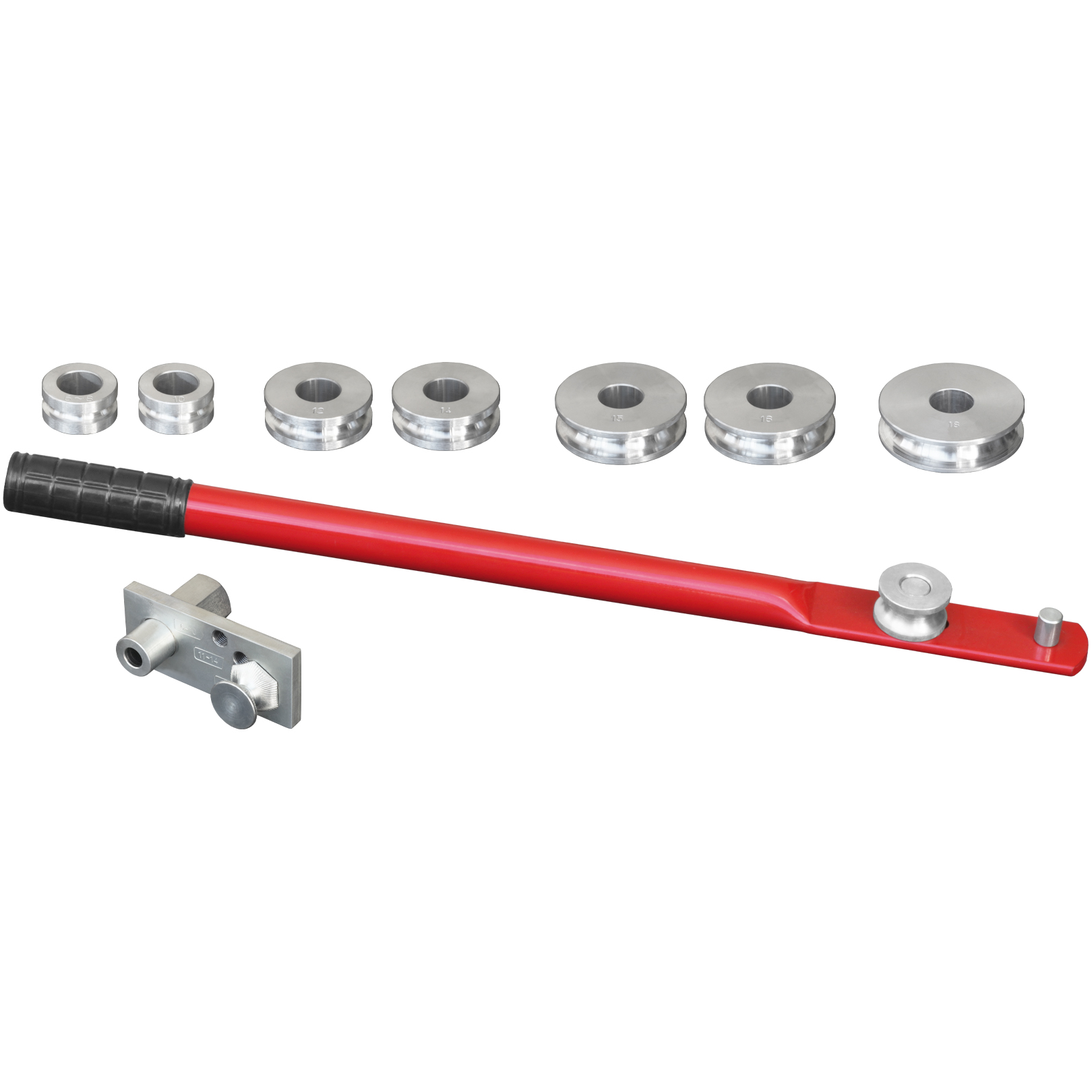

Oft ist es notwendig Hydraulikrohre anzupassen, damit sie ordnungsgemäß im Hydraulikkreislauf verlegt werden können. Mit dieser kompakten FKSHydro Rohrbiegevorrichtung lassen sich Hydraulikrohre passgenau und ohne großen Kraftaufwand biegen. Alle Ergebnisse sind reproduzierbar. Der 7-teilig mitgelieferte Rollensatz deckt Biegung für alle Hydraulikrohre mit Außendurchmesser von 6mm bis 18 mm ab.

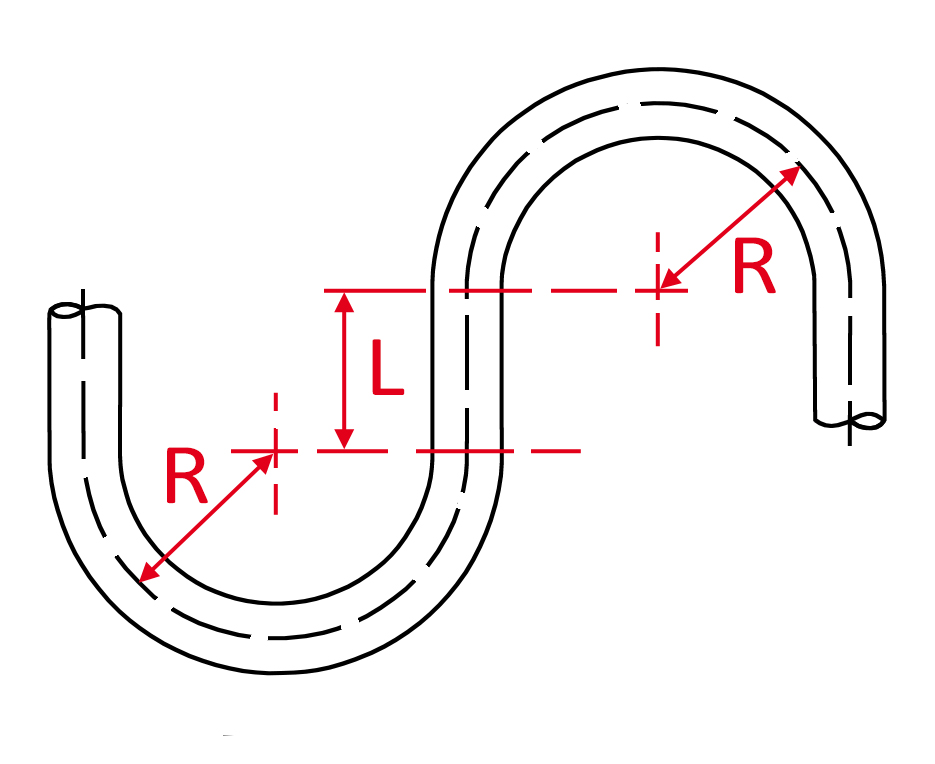

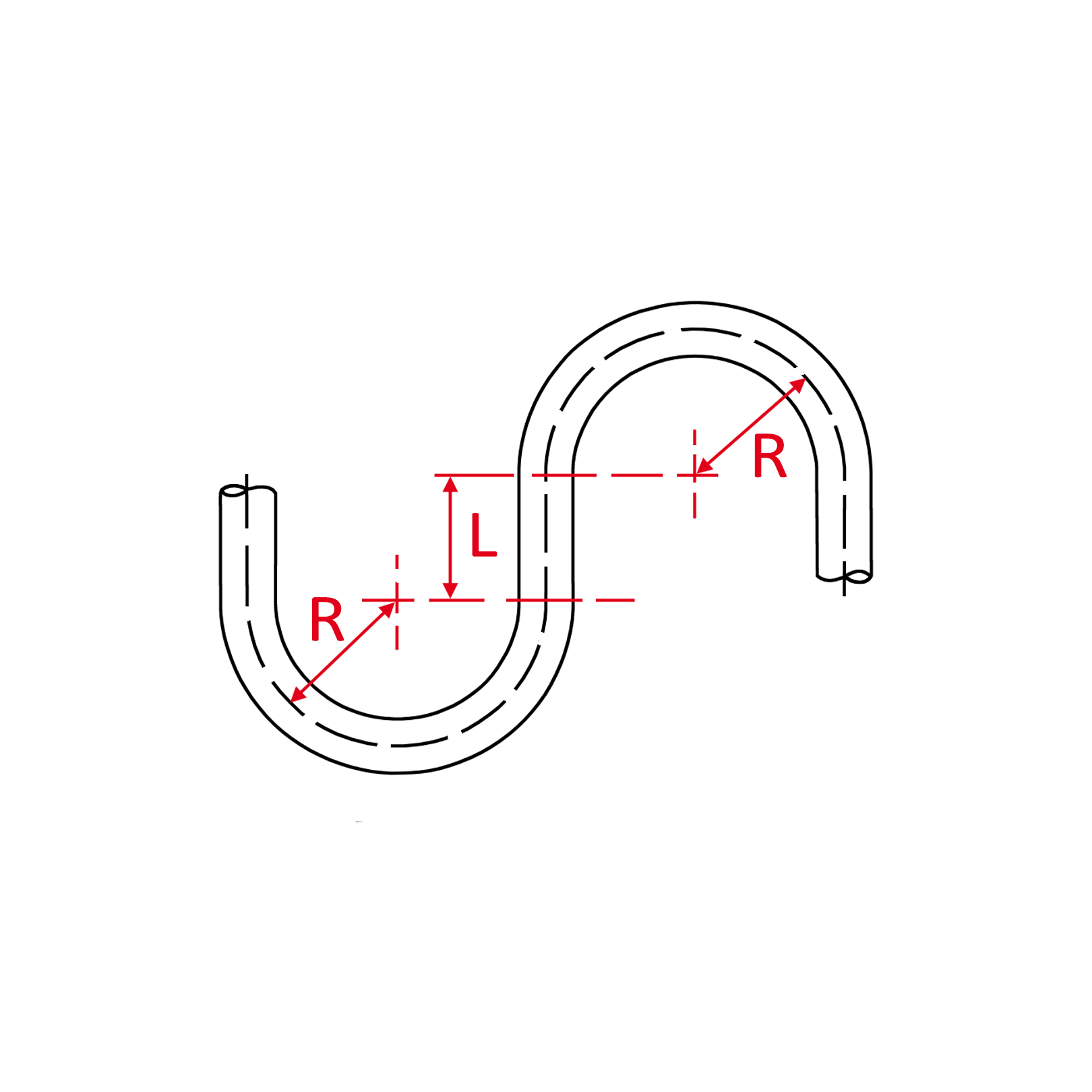

Technische Daten (Rollensatz)

Wie wird die Biegevorrichtung angewendet? (Kurz-Anleitung)

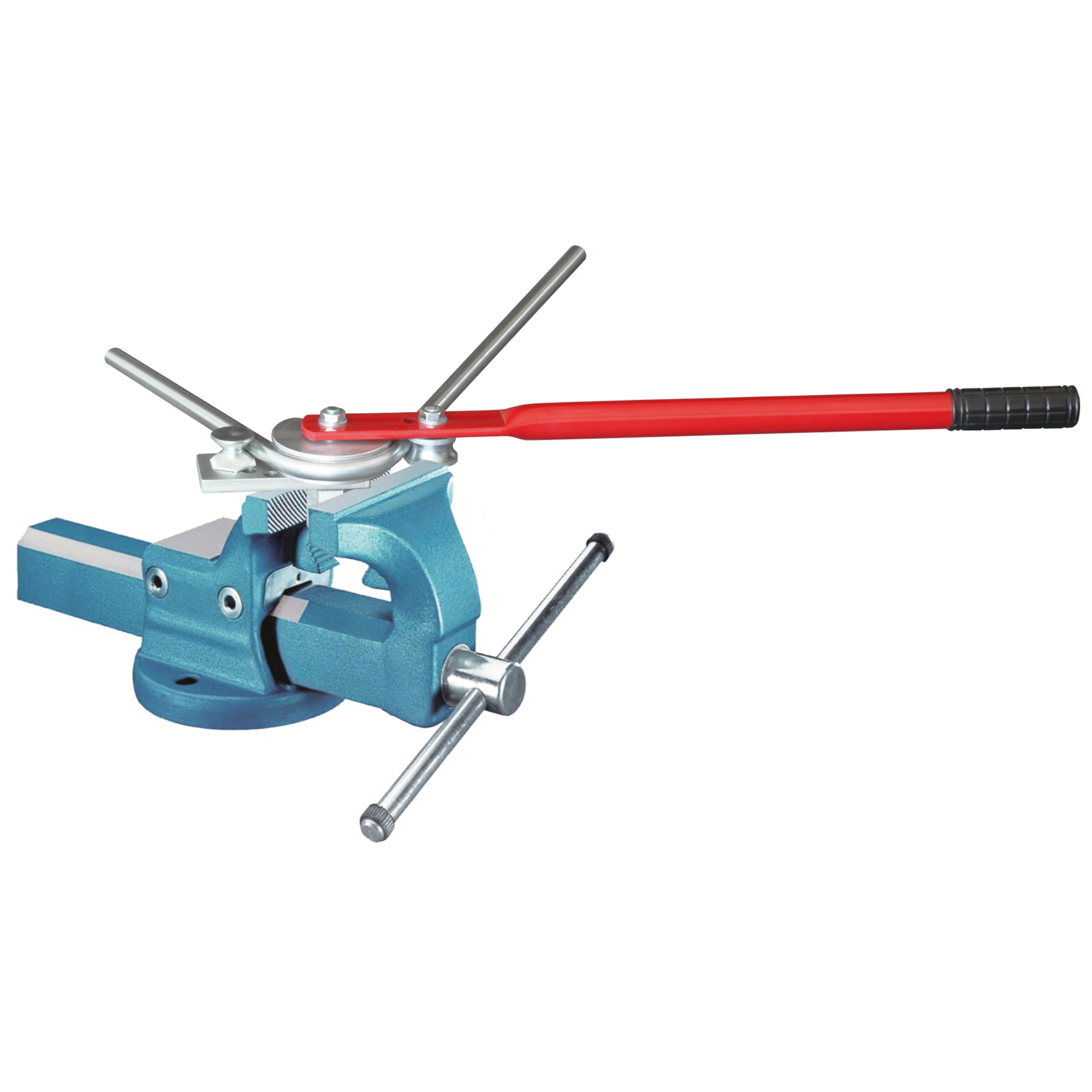

• Einspannen: Grundplatte sicher im Schraubstock fixieren (waagerecht)
• Rolle wählen: Biegerolle passend zum Rohr-Außendurchmesser einsetzen
• Einlegen: Rohr zwischen Halterrolle und Biegerolle führen, Biegerichtung markieren
• Biegen: Biegehebel gleichmäßig zu sich ziehen; der Druckzapfen führt das Rohr über die Biegerolle in den Radius
• Kontrollieren: Winkel prüfen und bei Bedarf schrittweise nachbiegen (nicht „überziehen“)

Was ist beim Biegen von Hydraulikrohren zu beachten?

• Nicht überbiegen - Zu große Dehnungen führen zu Einrissen an der Außenseite, innen Wellenbildung vermeiden
• Kein Erwärmen nötig - Hydraulikrohre werden i. d. R. kalt gebogen. Erwärmen macht das Material weicher und kann Festigkeit reduzieren
• Für sehr enge Radien - Rohr ggf. mit trockenem, feinem Quarzsand füllen (Enden verschließen) das stützt die Rohrwand und reduziert Ovalisierung bei kritischen Biegungen
• Nacharbeit: Biegestelle auf Riefen- und Belastungsspuren prüfen. Bei Hochdruck-Systemen immer Druckprobe einplanen.



Hydraulikrohre biegen, warm oder kalt?

In der Regel werden Hydraulikrohre vor dem Biegen nicht erwärmt. Durch das Erwärmen wird das Material weich, dadurch kann es beim Biegen schneller einreißen. Auch nach dem Abkühlen, erreicht das Hydraulikrohr nicht mehr seine volle Härte. Um Verformungen beim Biegen zu vermeiden, empfiehlt es sich, die Hydraulikrohre mit Quarzsand zu füllen.
