Hydraulik-Schott-Stecker (Pilzventil) 12L-M18x1,5 AG (BG3)


Lieferzeit: aktuell 3-6 Werktage (Details)
Liefergebiet: Deutschland, Österreich

Artikel vorübergehend nicht bestellbar

Lieferzeit: 3-6 Werktage (Details)
Liefergebiet: Deutschland, Österreich


Dies ist ein XXL Artikel
Aufgrund von Abmessung und Gewicht hat
dieser Artikel besondere Versandkosten. Die
Versandkosten Ihres kompletten Einkaufs
finden Sie im Warenkorb unter der Waren-
korbsumme. Für die Versandabwicklung
benötigen wir Ihre Telefon-Nummer.

(Details zu Versandkosten)

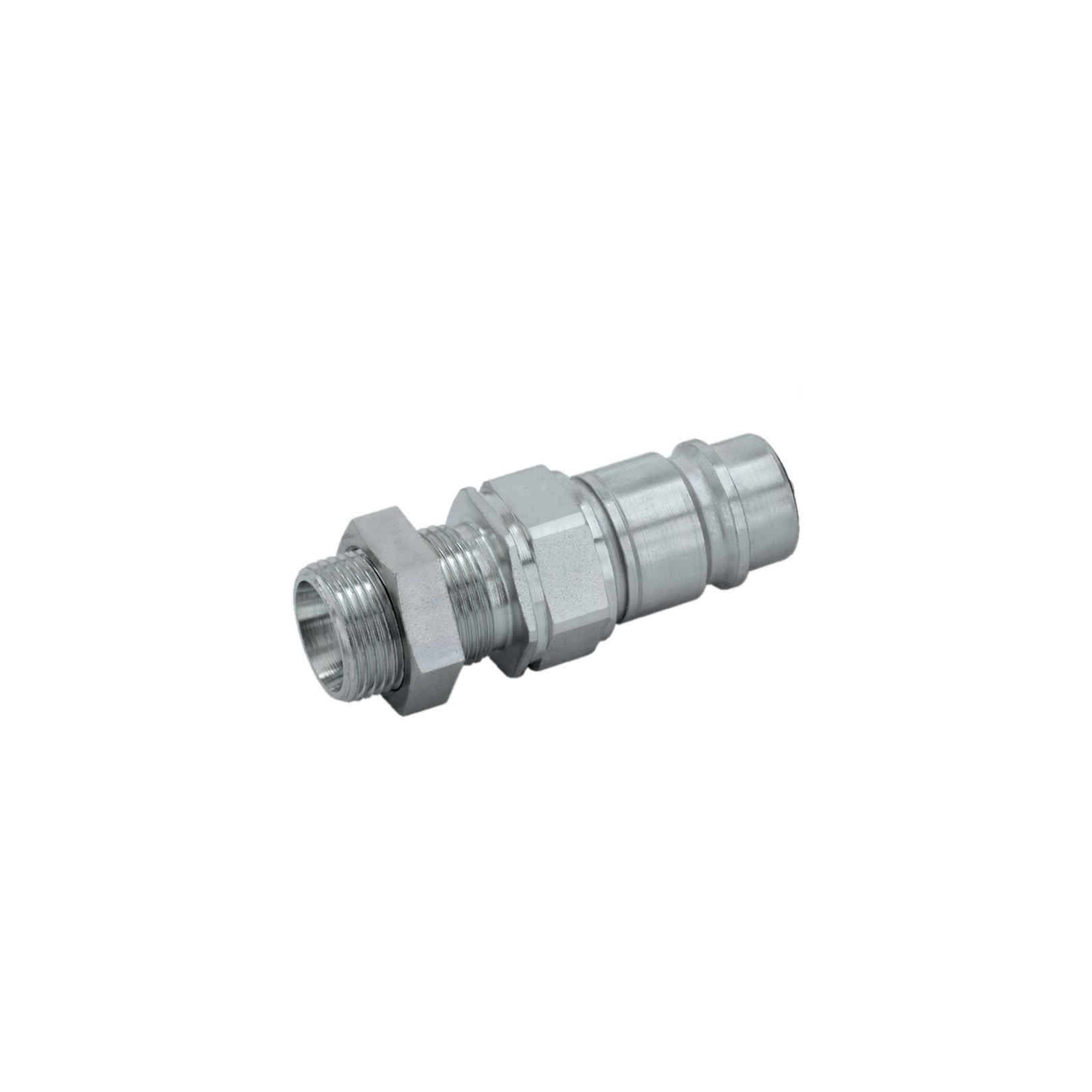

Hydraulik-Schott-Stecker (Pilzventil) 12L-M18x1,5 AG (BG3)

Hydraulik-Schott-Stecker (Pilzventil) 12L-M18x1,5 AG (BG3) Hydraulik-Schott-Stecker (Pilzventil) 12L-M18x1,5 AG (BG3)
[ + ] Zoom
Nach links
Beschreibung zur Produktübersicht

Hydraulik-Schott-Stecker (Pilzventil) 12L-M18x1,5 AG (BG3)

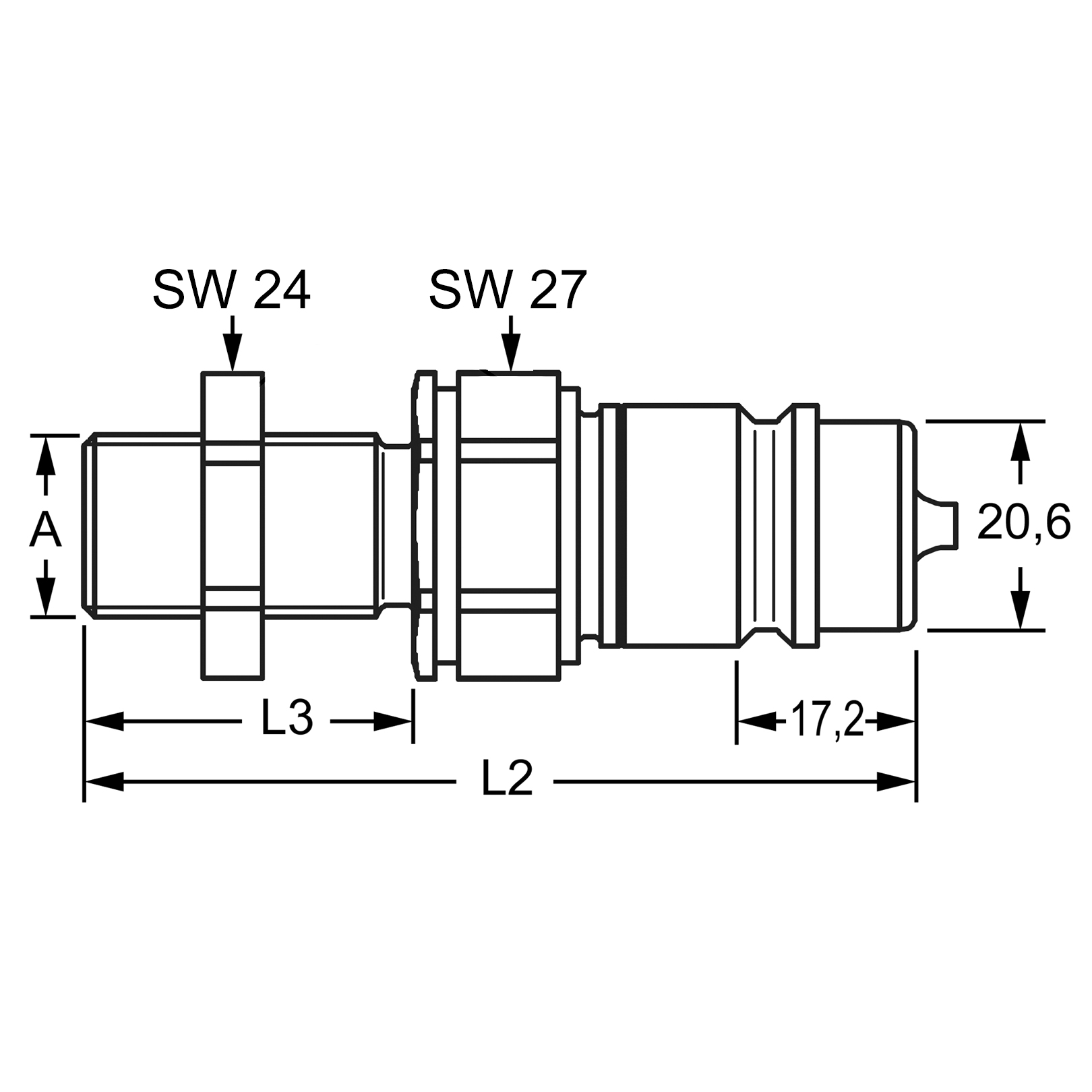

Beschreibung: Stecker (Baugröße 3)
Anschluss A: 12L -M18x1,5
l1 (mm): -
L2 (mm): 79
L3 (mm): 30
Bewertung:
Bestellnr.: 332760
Preis:
Lieferstatus:
Lieferbar ab
Lieferzeit: 3-6 Werktage (Details)
Liefergebiet: Deutschland, Österreich
Lieferzeit: aktuell 3-6 Werktage (Details)
Liefergebiet: Deutschland, Österreich
Artikel vorübergehend nicht bestellbar

Weitere Funktionen

  • Merkliste (bitte einloggen)
Preisliste zur Produktübersicht
Beschreibung
Muffe (Baugröße 3)
Stecker (Baugröße 3)
Filtern
Filter zurücksetzen
 Anschluss A
12L -M18x1,5
15L -M22x1,5
Filtern
Filter zurücksetzen
 l1 (mm)
-
81
84
Filtern
Filter zurücksetzen
 L2 (mm)
-
76
79
Filtern
Filter zurücksetzen
 L3 (mm)
27
30
Filtern
Filter zurücksetzen
 Bestellnr. Menge Preis
Stecker (Baugröße 3) 12L -M18x1,5 - 79 30 332760
In den Warenkorb
5,65 €
Stecker (Baugröße 3) 15L -M22x1,5 - 76 27 332762
In den Warenkorb
6,10 €
Muffe (Baugröße 3) 12L -M18x1,5 84 - 30 332750
In den Warenkorb
11,25 €
Muffe (Baugröße 3) 15L -M22x1,5 81 - 27 332752
In den Warenkorb
12,25 €
Preis:
-
In den Warenkorb
Weitere Informationen

Hydraulik-Schott-Stecker 12L mit Pilzventil

Hydraulikkupplungen verbinden Hydraulikschläuche oder Hydraulikrohren. Zur Verbindung haben die Schott-Stecker in Baugröße 3 ein M18x1,5 oder M22x1,5 Außengewinde. Die Gesamtlänge der Schott-Stecker beträgt 79mm bzw. 76mm mit einem 30mm oder 27mm Schottgewinde. Die Hydraulikmuffen haben eine Länge von 84mm bzw. 81mm.


Wofür werden Hydraulik Schottgewinde verwendet?

Schottgewinde werden in der Regel zum Verbinden und Fixieren von Hydraulikleitungen genutzt. Möchten Sie die Hydraulik-Schott-Kupplungen zum Befestigen verwenden, können Sie diese platzsparend montieren. Ein weiterer Vorteil ist, dass Sie die Leitungen direkt legen können. So können Sie mit Hilfe der Hydraulikkupplungen Hydraulikleitungen z.B. direkt durch eine Blechverkleidung oder Trennwand führen.


Welche Funktion hat eine Hydraulikkupplung?

Eine Hydraulikkupplung ermöglicht das Trennen der Hydraulikleitungen ohne Verlust von Hydrauliköl. Eine Trennung der beiden Kupplungshälften sollte allerdings nur erfolgen, wenn sich kein Druck auf den Leitungen befindet. Neben der Hydraulikkupplung mit Schottgewinde können Sie in unserem Online Shop auch Hydraulik-Kupplungen mit Pilzventil und Gewindezapfen W (24°) DIN 3861 oder Hydraulik-Kupplungen mit Pilzventil und Innen-Gewinde DIN 3852 bestellen.


So bestimmen Sie die Baugröße bei Hydraulikkupplungen (Stecker) mit Pilzventil:

  • für D = 17,3mm = Baugröße 2
  • für D = 20,6mm = Baugröße 3
  • für D = 29,0mm = Baugröße 4
