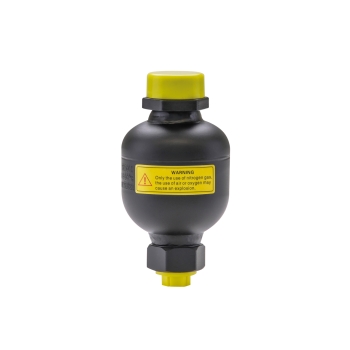

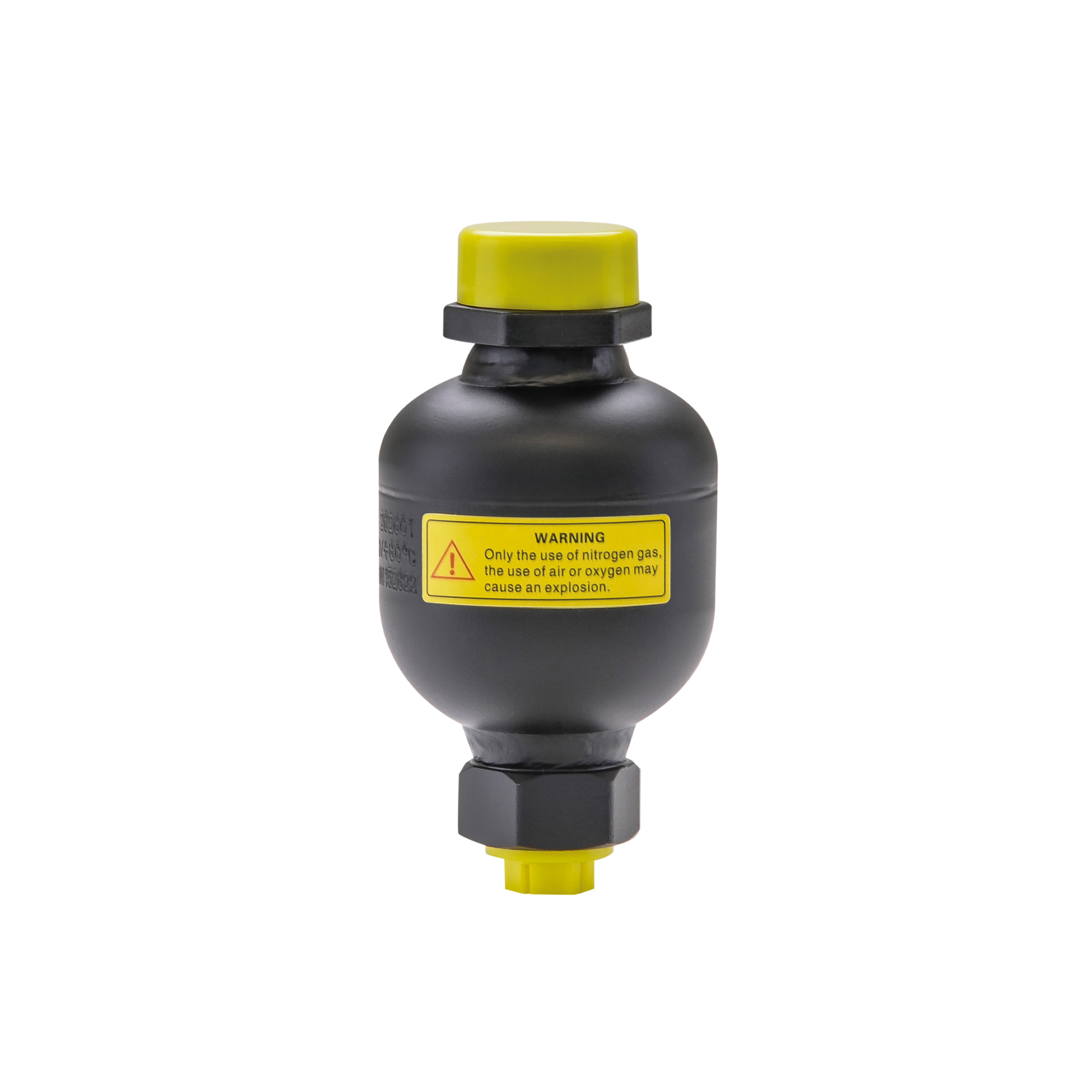

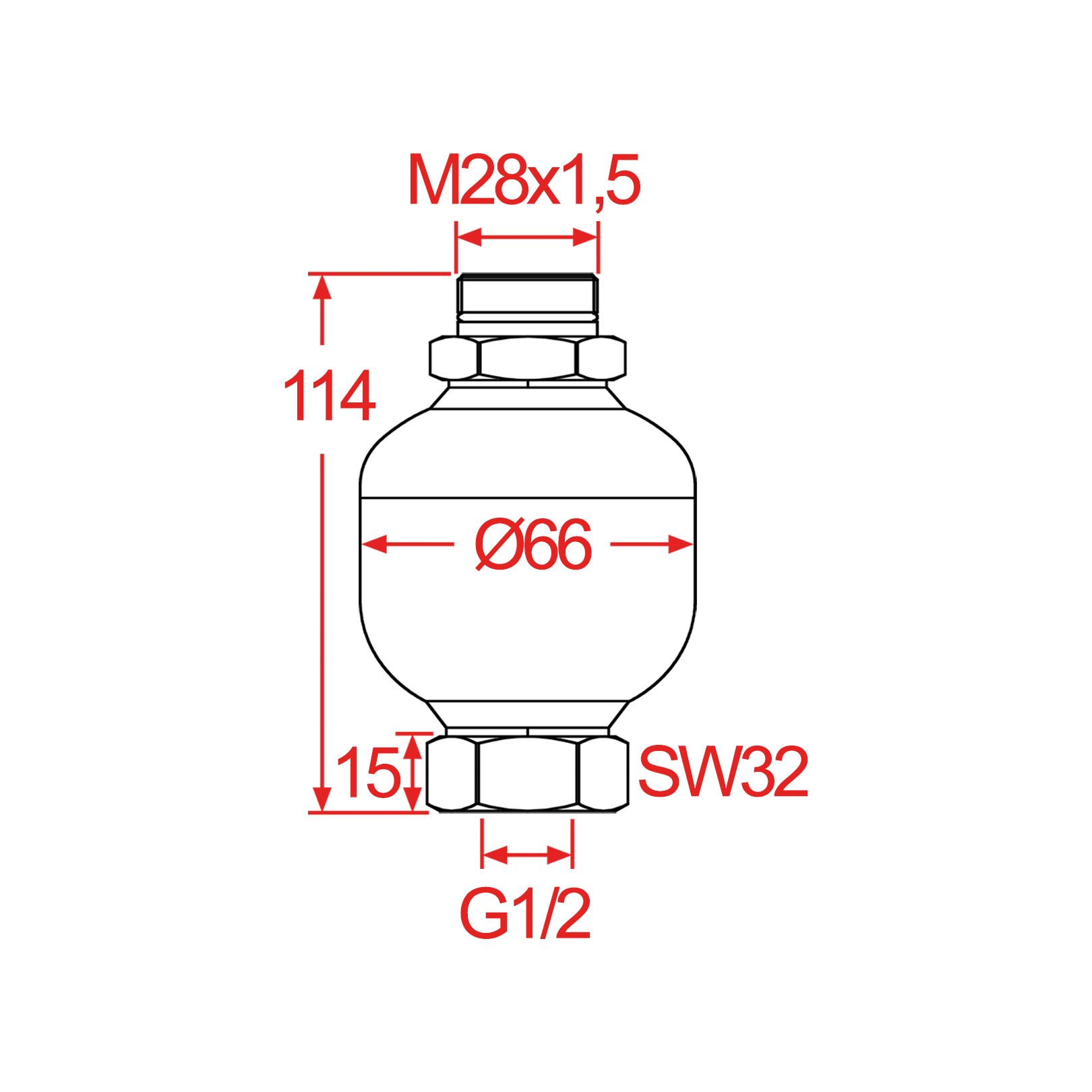

Artikelauswahl
Stickstoff-Volumen (L)
Max. Arbeitsdruck (bar) Ölseitig
passende Befestigungs-Schelle
Anschlussgewinde
SW
D (mm)
H (mm)
Gewicht (kg)
Bestellnr.
Preis
0,075
250bar
-
G1/2''
32
66
72
1
388300
Artikel bestellbar
0,16
250bar
388340
G1/2''
32
75
82
1,2
388302
Artikel bestellbar
0,25
250bar
388341
G1/2''
32
89
93
1,8
388304
Artikel bestellbar
0,32
250bar
388342
G1/2''
32
95
99
2,1
388306
Artikel bestellbar
0,5
250bar
388344
G1/2''
32
111
114
2,9
388308
Artikel bestellbar
0,5
330bar
388344
G1/2''
32
111
114
2,9
388310
Artikel bestellbar
0,75
250bar
388346
G1/2''
32
125
129
4,2
388312
Artikel bestellbar
0,75
330bar
388346
G1/2''
32
125
129
4,2
388314
Artikel bestellbar
1,0
250bar
388348
G1/2''
32
142
140
5,4
388316
Artikel bestellbar
1,0
330bar
388348
G1/2''
32
142
140
5,4
388318
Artikel bestellbar
1,4
250bar
388350
G1/2''
32
157
169
8,0
388320
Artikel bestellbar
1,4
330bar
388350
G1/2''
32
157
169
8,0
388322
Artikel bestellbar
2,0
250bar
388352
G3/4''
41
173
193
10,0
388324
Artikel bestellbar
2,5
250bar
388352
G3/4''
41
173
201
10,6
388326
Artikel bestellbar
2,8
250bar
388352
G3/4''
41
173
228
11,2
388328
Artikel bestellbar
3,5
250bar
388352
G3/4''
41
173
275
13,8
388330
Artikel bestellbar
FKS-Hydro Membranspeicher mit Stickstofffüllung nach Wunsch *
Die Stickstofffüllung nach Wunsch ist stark abhängig vom oberen Betriebsdruck pBtr der hydraulischen Anwendung. Das Druckverhältnis oberer Betriebsdruck pBtr zu Vorspanndruck pVsp darf das Verhältnis 8:1 nicht überschreiten. Eine Überschreitung kann zur Zerstörung der Membrane führen, da eine zu schnelle Entnahmegeschwindigkeit das Gas unter die zulässige Membran-Temperatur abkühlen kann. Dadurch können Kältebrüche in der Membrane entstehen. Der ideale Bereich des Druckverhältnisses sollte zwischen 5:1 bis 8:1 liegen.
* Wir befüllen die Membranspeicher gemäß Ihres Wunsches zwischen 10 bar und 100 bar. Ohne eine speziell gewünschte Angabe des Stickstoff-Vorspanndruckes befüllen wir die ausgelieferten Membranspeicher automatisch mit ca. 40 Bar. Ein nachträgliches Anpassen des Vorspanndruckes ist selbstverständlich jederzeit durch uns möglich.
Zu den passenden Befestigungsschellen gelangen Sie hier: FKS Hydro Gelenkbolzenschelle für Druckspeicher
Funktionsweise von Hydro-Membranspeichern
Flüssigkeiten sind praktisch inkompressibel und können deshalb keine Druckenergie speichern.
In Hydro-Membranspeichern wird die Kompressibilität von Stickstoff als Gas genutzt, um Hydrauliköl zur Druckspeicherung aufnehmen zu können.

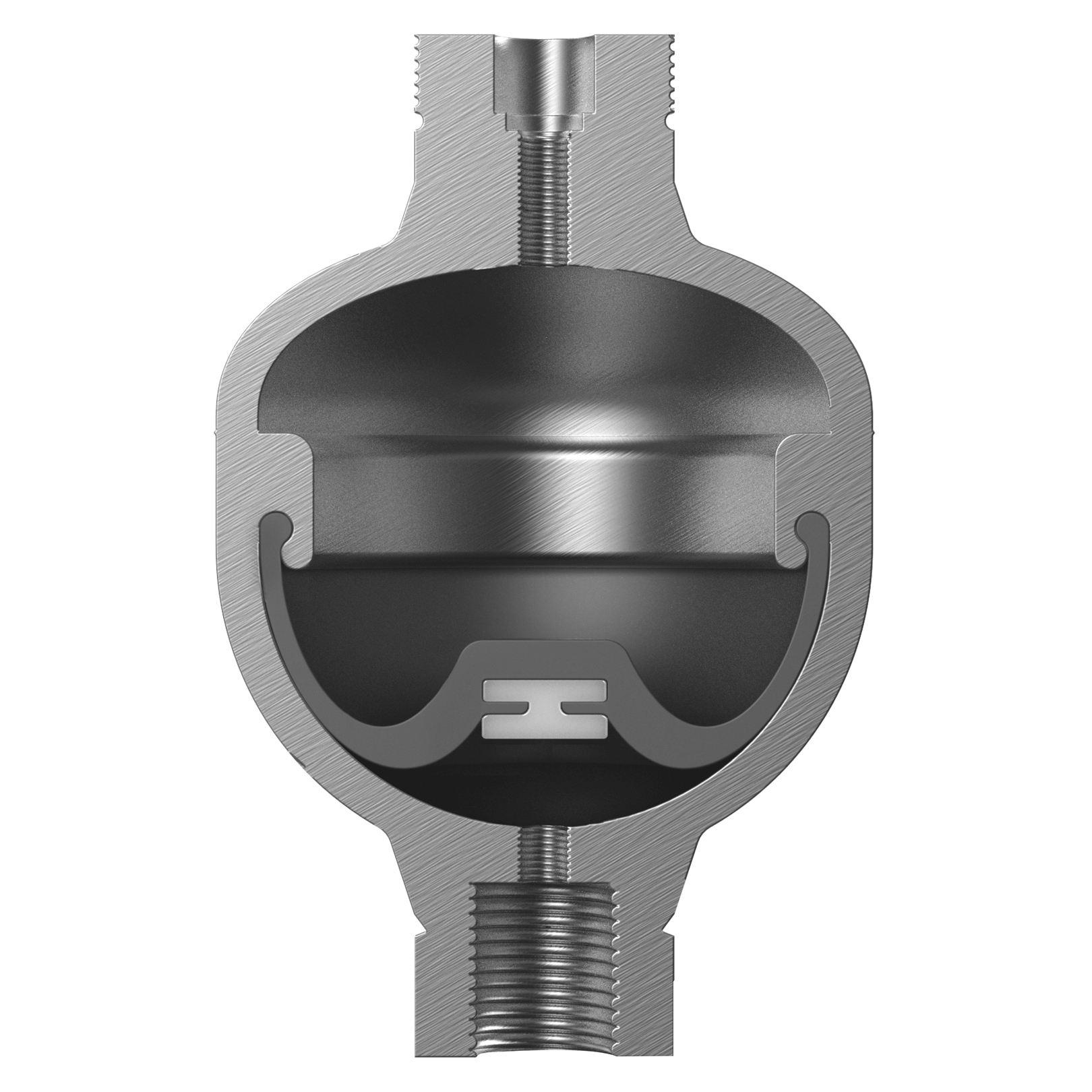

Hydro-Membranspeicher bestehen aus einem Flüssigkeits- und einem Gasteil mit einer Membrane als gasdichtes Trennelement. Der Flüssigkeitsteil steht mit dem hydraulischen Kreislauf in Verbindung, so dass beim Anstieg des Öldrucks der Membranspeicher gefüllt und das Gasvolumen komprimiert wird.
Beim Absinken des Öldrucks expandiert das verdichtete Gasvolumen und verdrängt dabei die gespeicherte Druckflüssigkeit zurück in den Ölkreislauf.
Dieses Diagramm zeigt ein Beispiel des Betriebsdrucks eines Arbeitszylinders (Frontlader beladen im Fahrbetrieb) über eine bestimmte Zeit. Der herausgelesene obere Betriebsdruck pBtr entspricht ca. 250 bar. Dieser Wert wird herangezogen zur Bestimmung des Vorspanndrucks pVsp (siehe Diagramm rechts).
Anmerkung:
In der Praxis lässt sich der obere Betriebsdruck pBtr mittels eines Glyzerinmanometers annähernd bestimmen. Das Glyzerinmanometer wird in die Zuleitung des entsprechenden Arbeitszylinders eingebaut.
Mit dem herausgelesenen Wert oberer Betriebsdruck pBtr (250 bar) geht man in dieses Diagramm und ermittelt den Vorspanndruck pVsp. Der Vorspanndruck sollte für diese Anwendung zwischen 31,25 bar und 50 bar liegen. Im Mittel ca. 40 bar.
Anmerkung:
Ein zu hoch gewähltes Druckverhältnis größer 8:1 führt zur Zerstörung der Membrane. Ein zu klein gewähltes Druckverhältnis kleiner 5:1 minimiert den Volumenaustausch.
Einbau eines Membranspeichers
Die Einbaulage ist in ihrer Funktion beliebig, sollte aber bei Gefahr von Schmutzansammlung senkrecht montiert werden. Bei Verwendung eines Absperrhahns werden die Vorschriften der Druckgeräterichtlinie DGRL 97/23/EG erfüllt.
Einsatz von Hydro-Membranspeichern
Die Einsatzmöglichkeiten von Hydromembranspeichern sind äußerst vielfältig für Industrie- und Mobilhydraulik.
Einbau in der Industriehydraulik
- Energiespeicherung in Prozessabläufen zur Erhöhung von Taktzeiten oder Verkürzung von Hubzeiten
- Notbetätigung bei Stromausfällen
- Kräfteausgleich bei Fertigungsprozessen
- Leckölkompensation zur Aufrechterhaltung von Vorspannkräften
Einsatz in der Mobilhydraulik
Stoß- und Schwingungsdämpfung
In der Mobilhydraulik kann es anlagebedingt zu Druckschwankungen kommen, wenn sich durch unterschiedliche Arbeitsvorgänge der Strömungszustand des Drucköls stoß- oder schwingungsartig verändert. Diese funktionsbedingten Schwankungen wirken sich negativ auf die Lebensdauer der gesamten Anlage aus. Um eine Funktionsbeeinträchtigung auszuschließen, ist es erforderlich, geeignete Dämpfungsmaßnahmen in Form von Hydrospeichern in die Hydraulikanlage einzubringen.
Stoß- und Schwingungsprozesse können von außen und von innen auf die Hydraulikanlage einwirken!
Von innen einwirkende Prozesse:
- Schnellschaltende Steuerventile
- Erreichen von Höchstdrücken bei anschließendem Einsatz frequentierender Überdruckventile
- Notabschaltungen
Von außen einwirkende Prozesse:
- Schaufelbewegungen bei Baggern, etc.
- Arbeitsgänge mit schweren Lasten im Hebe- und Senkbetrieb
- Ruckartige Bewegungen im Fahrbetrieb mit schweren Lasten
Technische Daten
| Gasfüllung | Stickstoff |
| Einbaulage | in jeder Position |
| Membran | nicht tauschbar |
| Medium | nicht korrosive Mineralöle |
| zul. Druckverhältnis pBtr : pVsp | maximal 8 : 1 |
| zul. Betriebstemperatur | -10°C bis +80°C |
