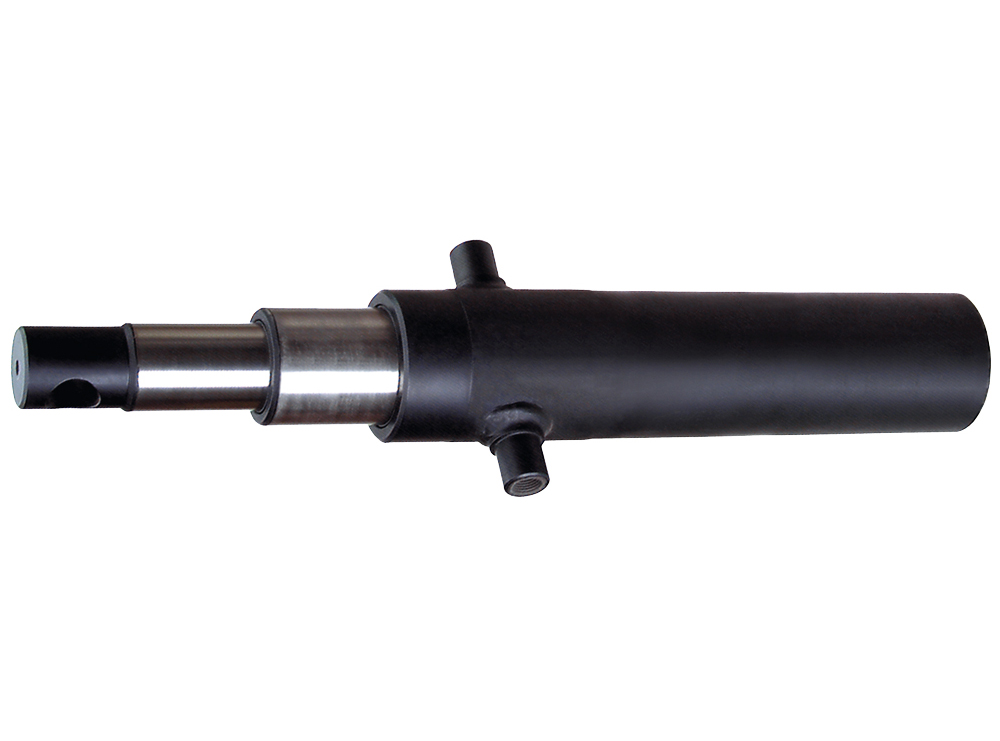

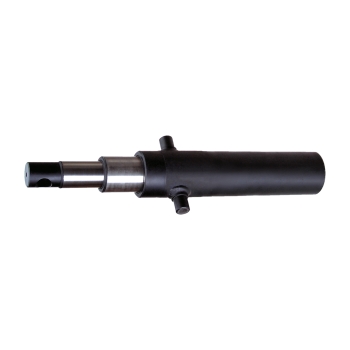

Technische Daten Teleskopzylinder
Betriebsdruck: 200 bar
max. Hubgeschwindigkeit: 0,2m/s
Temperaturbereich: -30ºC - + 90ºC
Medium: mineralisches Hydrauliköl
Dichtungssystem
Alle Elemente: Stangendichtungen und Abstreifer aus Polyurethan

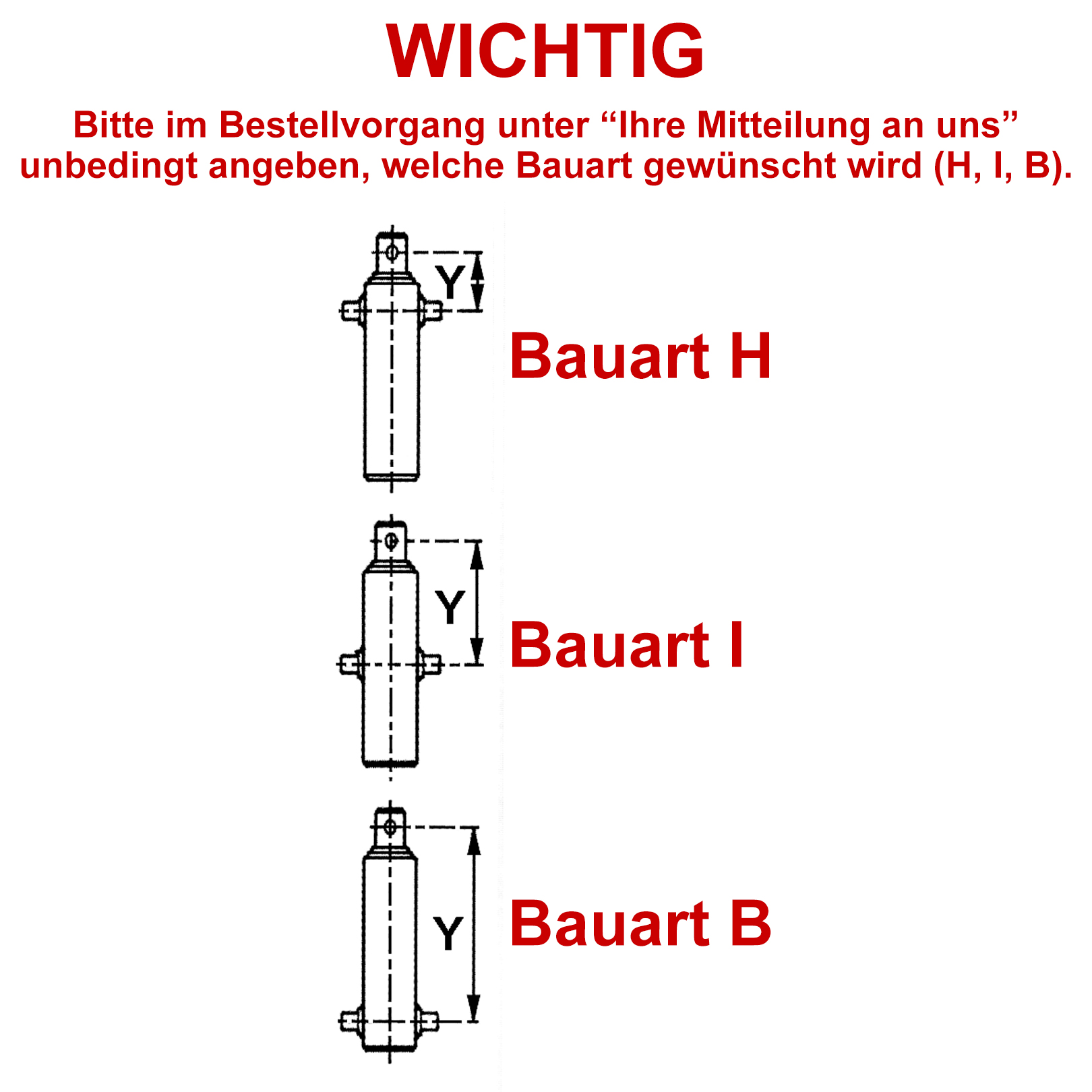

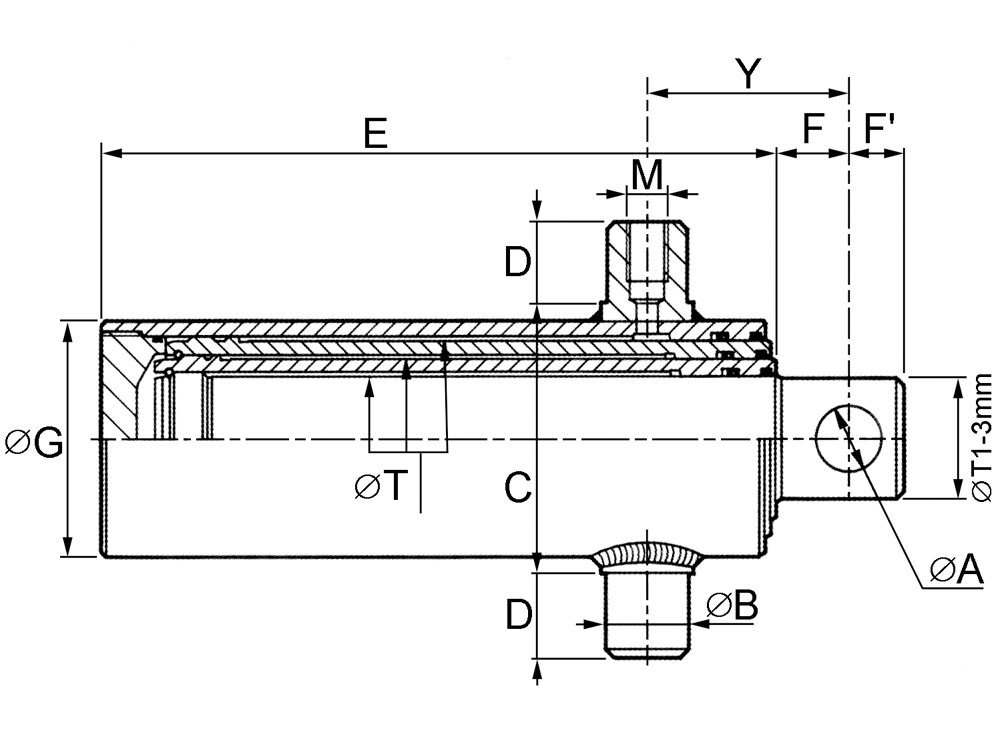

Bauart
Alle Elemente sind aus nahtlosem Stahlrohr der Qualität 20MV6 oder vergleichbar. Die Elemente unterliegen einer Oberflächenbehandlung (Nitrierung). Die Ausschübe werden Ra 0.2 poliert.
Die Anschlüsse sind tief genug für die Aufnahme einer Rohrbruchsicherung (gilt nicht für die Typen mit M16x1,5 Verschraubung).

Druckberechnung Teleskopzylinder für Kipper
Nach Auswahl des passenden Teleskopzylinders nach den geometrischen Größen erfolgt die Überprüfung der Druckleistung.
1. Schritt (Mindestdruck über Formel bestimmen):
Hierzu werden die notwendigen Maß- und Gewichtsangaben Ihres Kippers in die Formel (Fmin = P x L / 2 x R x H) eingesetzt.
P = Lastgewicht in Tonnen
L = Länge der Ladefläche in Meter
H = Abstand Druckpunkt Hubstange bis Gelenkpunkt Kipperladefläche in Meter
R = Aus Tabelle den Wert für den Ausgangswinkel Teleskopzylinder zu Kipperladefläche einsetzen
Daraus ergibt sich für Fmin = Mindestdruckkraft des Teleskopzylinders in Ausgangslage.
Das Herausfahren der einzelnen Zylinderrohre erfolgt der Größe nach. Das größte Zylinderrohr ist maßgebend für das Anheben der Last in der Ausgangslage der Kipperladefläche.

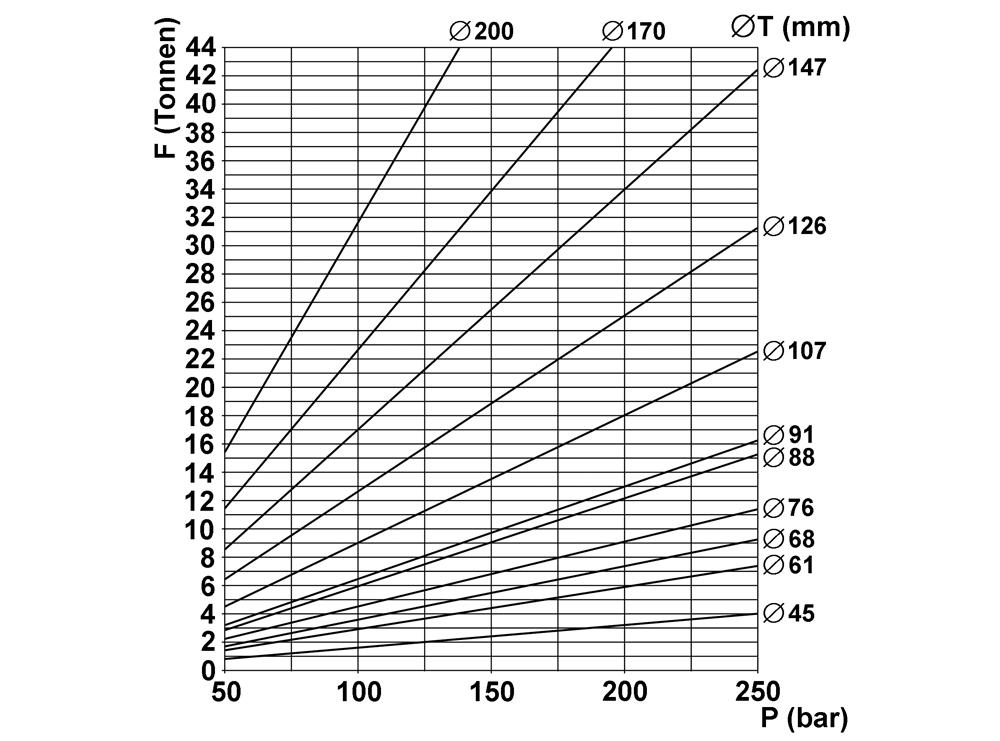

2. Schritt (Diagramm auslesen):
Im Diagramm wird die Gerade für das größte Zylinderrohr des gewünschten Teleskopzylinders ausgewählt. Anschließend wird der Schnittpunkt einer Senkrechten im maximalen Druckwert P(bar) in der x-Achse mit der Zylinderrohrgeraden gebildet. Den gebildeten Schnittpunkt waagerecht auf die Y-Achse F(Tonnen) übertragen. Der hieraus gelesene Wert F(Tonnen) muss größer als der errechnete Wert Fmin sein. Ist dies der Fall, kann der ausgewählte Teleskopzylinder eingesetzt werden.
Beispiel:
Der für dieses Beispiel ausgewählte Zylinder hat die Bestellnummer 302846 auf Seite 119.
Das Lastgewicht des Kippers beträgt P = 8 Tonnen Gewicht.
Die Länge der Ladefläche des Kippers ist L = 5 Meter.
Der Abstand zwischen dem Druckpunkt der Hubstange des Zylinders und dem Gelenkpunkt der Kipperladefläche beträgt H = 2 Meter.
Der Ausgangswinkel Teleskopzylinder zu Kipperladefläche beträgt ca. 30°, das entspricht für R = 0,5 (siehe Tabelle Zylinderbestimmung). Nach Einsatz dieser Beispielwerte in die Tabelle ergibt sich für Fmin = 20 Tonnen. Das größte Zylinderrohr des Beispielzylinders hat ein Durchmesser von 126mm. Beim Auslesen des Diagramms mit der Kennlinie 126mm erreicht der Beispielzylinder bei 180 bar Druck eine Hubkraft F = 22,7 Tonnen. Der ausgelesene Diagrammwert ist größer als der errechnete Wert der Formel.
Der ausgewählte Zylinder kann somit für diese Anwendung eingesetzt werden.
