Beschreibung

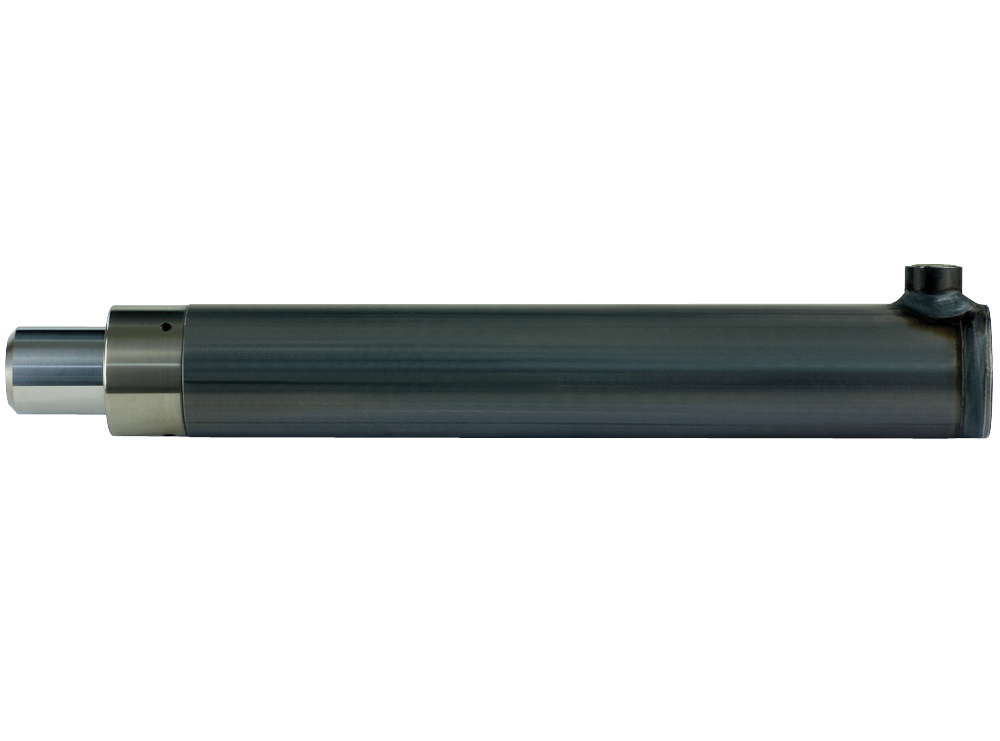

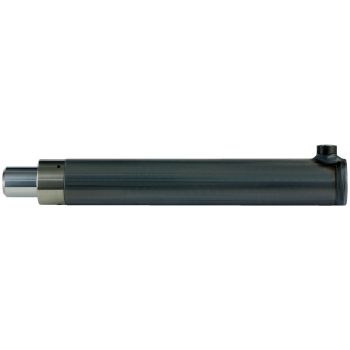

Hydraulikzylinder einfachwirkend 200mm Hub Ø 30mm "stumpf"

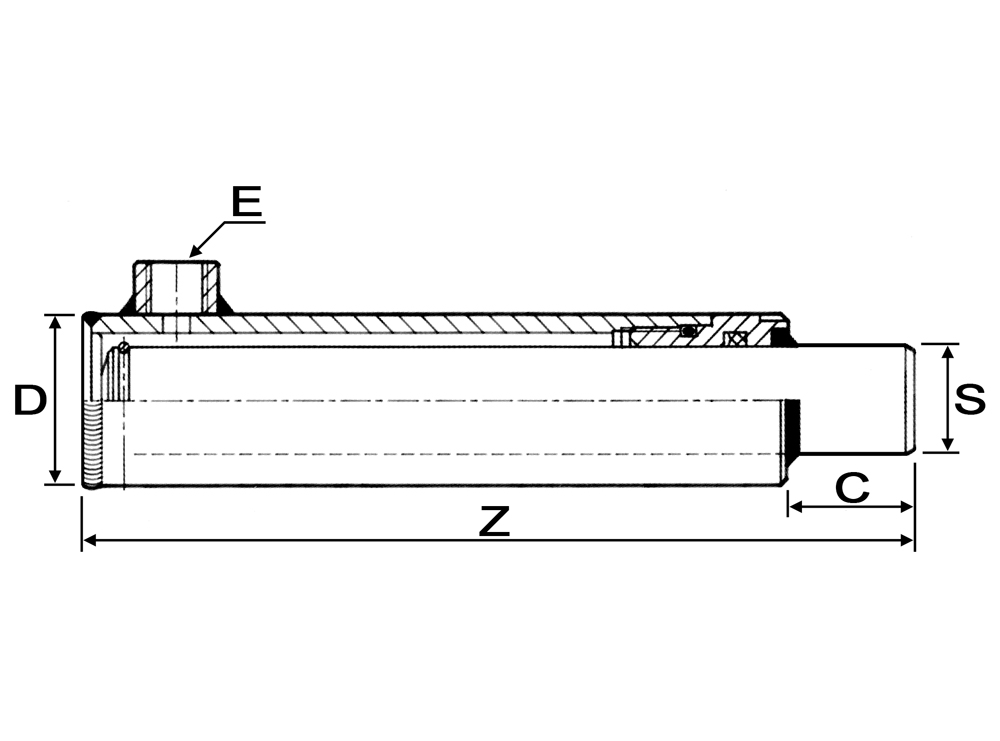

S:	30
G (mm):	200
Z (mm):	326
C (mm):	40
D (mm):	50
E:	3/8'' BSP
Druck Kg:	1272
Bestellnr.:	372186
Lieferstatus:	Lieferzeit: aktuell 2-5 Werktage (Details) Liefergebiet: Deutschland, Österreich

79,00 € *

- +

Artikelauswahl

Einfachwirkender Hydraulikzylinder mit Stumpf von Contarini

Die einfachwirkenden Hydraulikzylinder von Contarini können Sie in unserem Onlineshop mit einer Hublänge von 200mm bis 600mm bestellen. Zur Verbindung mit Ihrem Hydraulikkreislauf, haben die Zylinder einen 3/8 Zoll Anschluss. Gesteuert werden die Hydraulikzylinder über Mechanische Steuergeräte oder Elektrische Steuergeräte. Die Hydrauliksteuergeräte regeln Fließrichtung und Druckenergie des Hydrauliköls. Die Fließrichtung ist verantwortlich für das Aus- und Einfahren vom Hydraulikzylinder.

Früher wurden schwere Gerätschaften in der Landwirtschaft und Forstwirtschaft mühsam mit der Hand bedient oder eingestellt. Dabei musste man die Fahrerkabine verlassen und sich meist in einen Gefahrenbereich zwischen Anbaugerät und Traktor begeben. Zur Erhöhung der Sicherheit und um Arbeitsabläufe zu vereinfachen, kommen heute Hydraulikzylinder zum Einsatz. Hydraulikzylinder bewegen oder heben mehrere Tonnen und lassen sich präzise steuern.

Einbau und Inbetriebnahme des einfachwirkenden Hydraulikzylinders

Für den Einbau und die Fixierung des Hydraulikzylinders können Sie Bauteile wie das Anschweißfestauge, Anschweißgewinde oder die Anschweißkugelpfanne verwenden. Beachten Sie dabei, dass Sie den Hydraulikzylinder demontieren und nur am Kopf der Kolbenstange oder am Boden des Zylinders schweißen. Bei Schweißarbeiten am Zylinderrohr könnte sich durch die starke Hitze das Rohr verziehen. Zudem besteht die Gefahr ein Loch in den Hydraulikzylinder zu brennen.

Vor der ersten Inbetriebnahme Ihres Hydraulikzylinders ist es wichtig, den kompletten Hydraulikkreislauf vollständig zu entlüften. Luft im Inneren eines Hydrauliksystems beeinträchtigt die Funktion des Hydraulikzylinders. Die Luft verhält sich anders als Hydrauliköl und der Hydraulikzylinder lässt sich dadurch nicht präzise und ruckelfrei steuern.

Achten Sie auch darauf, dass der Zylinder nicht als mechanischer Anschlag dient. Wenn Sie Ihre Maschine mit dem Hochdruckreiniger reinigen, müssen sie die Kolbenstange inkl. Abstreifer schützen. Bei Lagerung oder längerem Gerätestillstand mit ausgefahrener Kolbenstange, fetten Sie diese unbedingt ein.

Worauf sollten Sie achten, wenn Sie einen Hydraulikzylinder kaufen?

Bei Hydraulikkreisläufen ist es wichtig, dass sämtliche Hydraulikkomponenten wie Hydraulikzylinder, Steuergeräte und das Hydraulikaggregat aufeinander abgestimmt sind. Dadurch wird die ordnungsgemäße Funktion der Hydraulik gewährleistet und eventuelle Schäden vermieden. Die Hydraulikzylinder von Contarini sind geeignet für einen maximalen Betriebsdruck von 210 bar. Druckbegrenzungsventile schützen die Hydraulikzylinder vor zu hohem Betriebsdruck und vermeiden Schäden an Dichtungen oder Leitungen. Zudem empfehlen wir Ihnen einen Hydraulikfilter zu verwenden.

Welche Arten von Hydraulikzylindern gibt es?

Je nach Anwendungsbereich werden Hydraulikzylinder in unterschiedlichen Bauweisen, Größen und mit verschiedenen Funktionen hergestellt. Neben den einfachwirkenden Hydraulikzylindern gibt es zum Beispiel noch Doppeltwirkende Hydraulikzylinder, Teleskopzylinder, Hydraulische Stützfüße oder Holzspalterzylinder.

Technische Daten des einfachwirkenden Hydraulikzylinders von Contarini

Betriebsdruck: max. 210 bar / max. Hubgeschwindigkeit: 0,5 m/s
Temperaturbereich: -25°C bis +80°C / Medium: mineralisches Hydrauliköl
Kolbenstange: verchromter Stahl: UNI C45 –SAE 1045 / Chrom: 25 Micron +/+5
Kolben: Stahl 9SMn28
Zylinderrohr: ST 52.3 DIN 2393/6 Toleranz H9 max. Ra 0,8my
Kolbenstangenführung: Hydraulikguss UNI 5007-G25
Dichtungssystem: Kompakt-Stangendichtung und Abstreifer aus PUR, POM und Polyester; O-Ringe aus NBR 70 Shore

Technisches Datenblatt
