Artikelauswahl

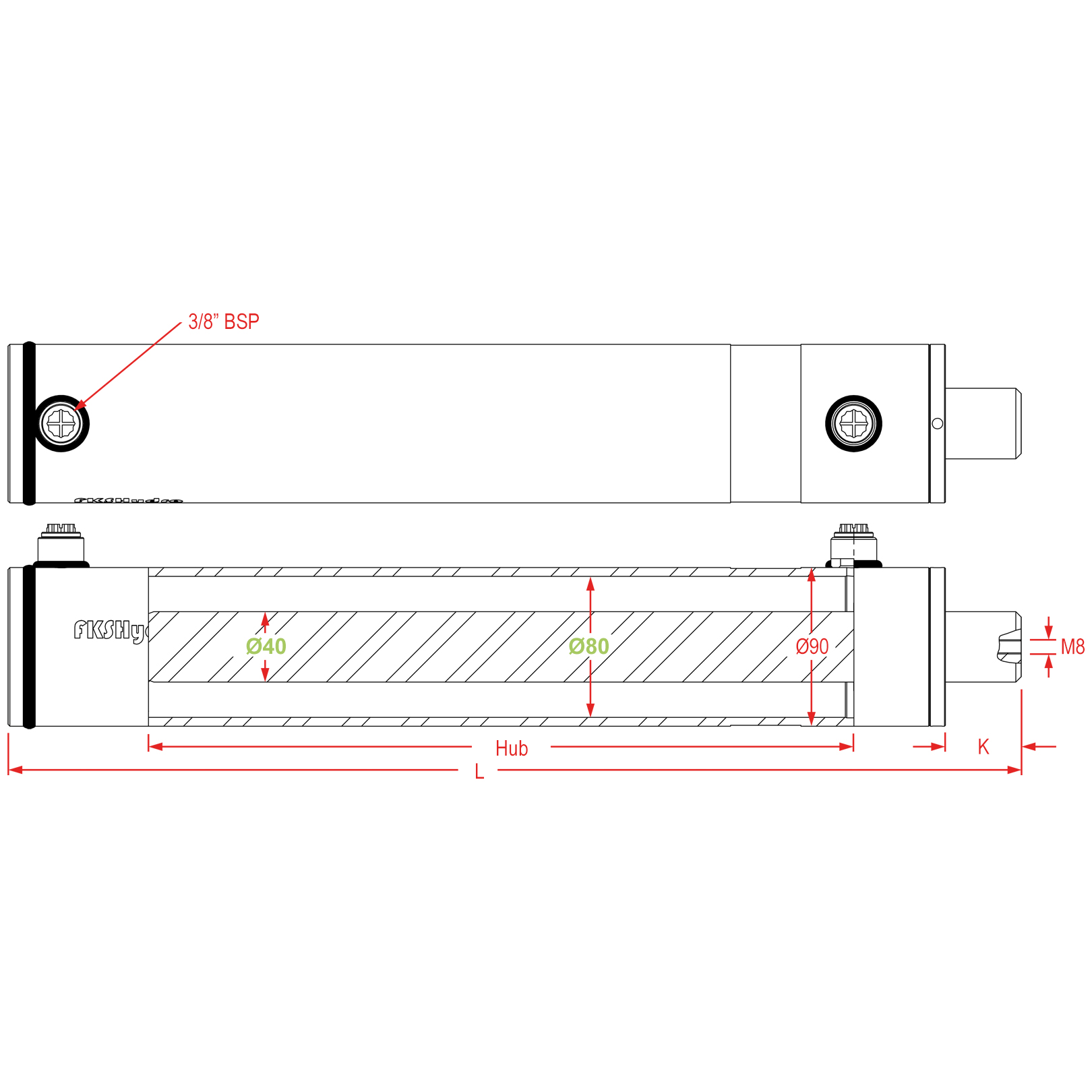

L (mm)
Hub (mm)
K (mm)
Bestellnr.
Preis
375
200
43
388210
Artikel bestellbar
425
250
43
388212
Artikel bestellbar
475
300
43
388214
Artikel bestellbar
575
400
43
388216
Artikel bestellbar
675
500
43
388218
Artikel bestellbar
775
600
43
388220
Artikel bestellbar
975
800
43
388222
Artikel bestellbar
1175
1000
43
388224
Artikel nicht bestellbar

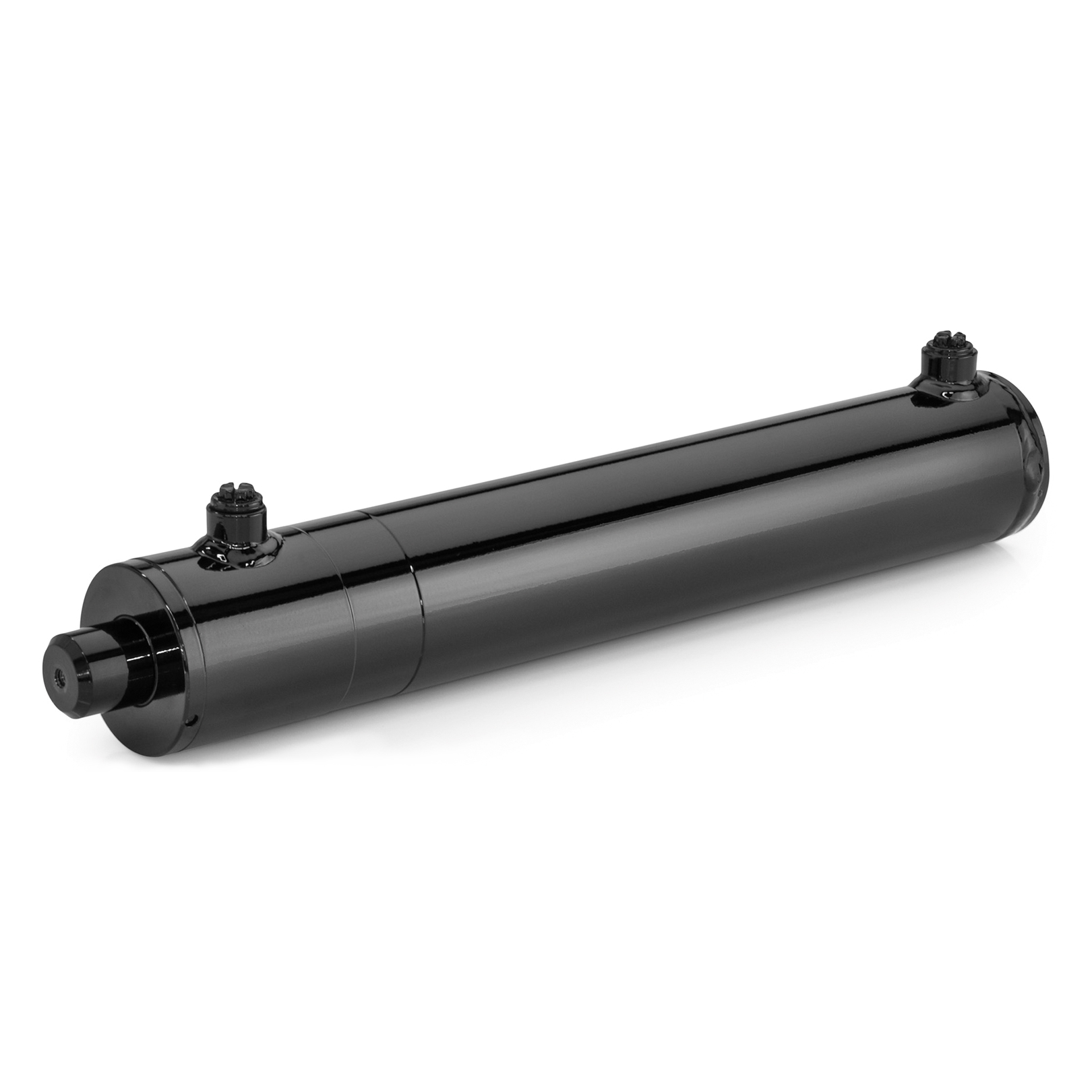

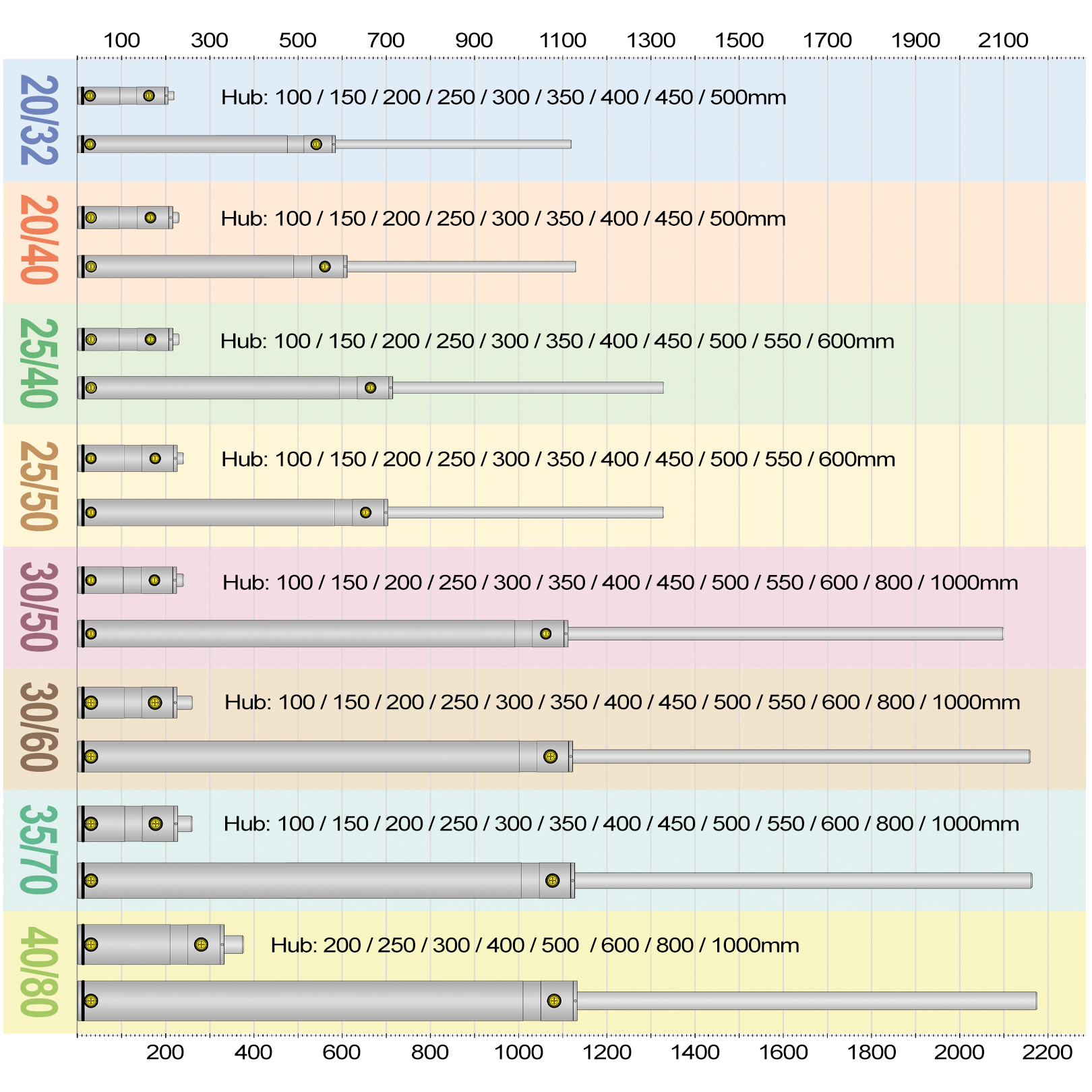

FKSHydro Doppeltwirkende Rumpfzylinder 40mm Kolbenstange
Mit doppeltwirkenden Rumpfzylindern lassen sich individuelle hydraulische Zylinderlösungen flexibel realisieren. Sie bilden die technische Basis für verschiedenste Anwendungen im Maschinen- und Fahrzeugbau. Durch unterschiedliche Kolben- und Kolbenstangen-Kombinationen kann der passende Zylinder gezielt auf das jeweilige technische Konzept abgestimmt werden. Die hydraulische Bewegung erfolgt kontrolliert in beide Richtungen und ermöglicht eine präzise Kraftübertragung beim Ein- und Ausfahren.
Was zeichnet einen Rumpfzylinder aus?
Rumpfzylinder besitzen keine fest angeschweißten Befestigungselemente. Dadurch können Anschweißenden, Gelenkköpfe, Gabelköpfe oder andere Verbindungselemente anwendungsgerecht an Kolbenstange und Zylinderrohr angebracht werden. Das schafft ein hohes Maß an konstruktiver Freiheit und ermöglicht wirtschaftliche, passgenaue Zylinderanwendungen für unterschiedlichste Einbausituationen. Marktüblich ist zudem die unbehandelte Ausführung der Schweißbereiche, damit die Weiterverarbeitung einfach und flexibel erfolgen kann.
Druckbereiche der FKS-Hydro Doppeltwirkenden Rumpfzylinder
| Druckangabe | Wert | Bedeutung |
| Nennarbeitsdruck | 160 bar | Empfohlene Berechnungsgrundlage für neue Anwendungen. Die Auslegung mit 160 bar schafft einen komfortabel abgesicherten Arbeitsbereich. |
| Maximaler Betriebsdruck | 200 bar | Maximaler Öldruck des Zylinders. Die Zug- und Druckkraftdiagramme zeigen die rechnerischen Kräfte bis zu diesem Druck. |
| Werkprüfdruck | 240 bar | Kurzzeitig aufgebrachter hydrostatischer Prüfdruck im Rahmen der werkseitigen Qualitätsprüfung. |
| Rechnerischer Berstdruck | 480 bar | Rechnerisch ermittelte strukturelle Versagensgrenze des Zylinders. |
Kräfte und Öldruck bei doppeltwirkenden Rumpfzylindern

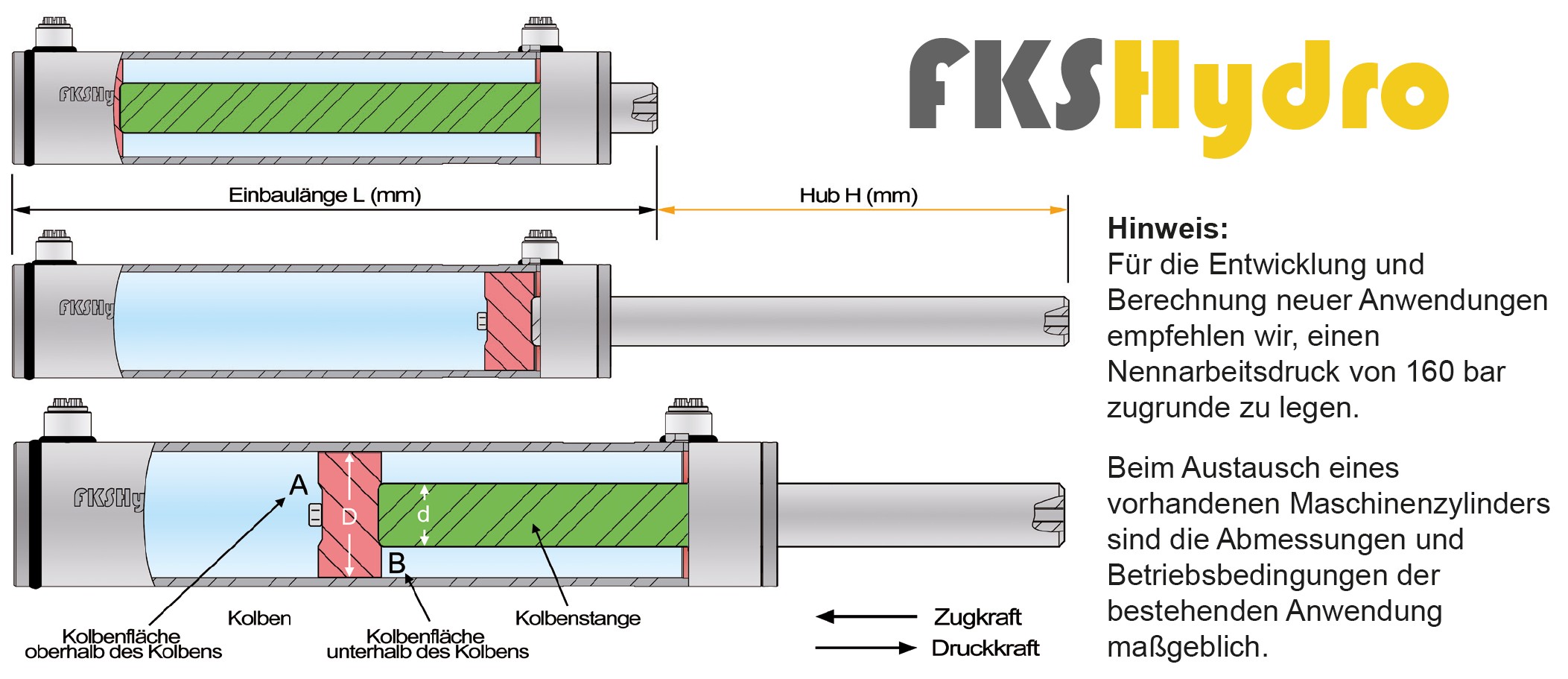

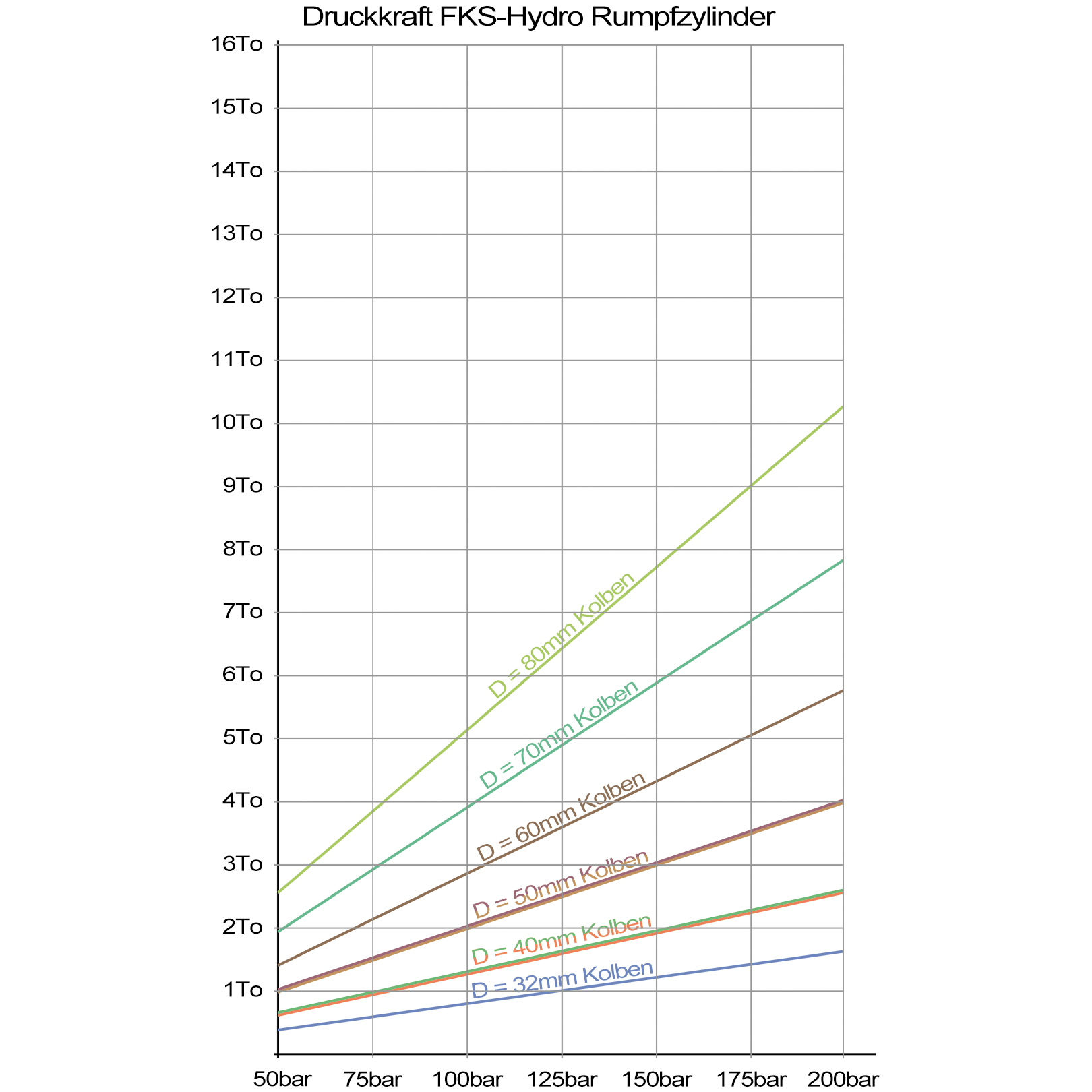

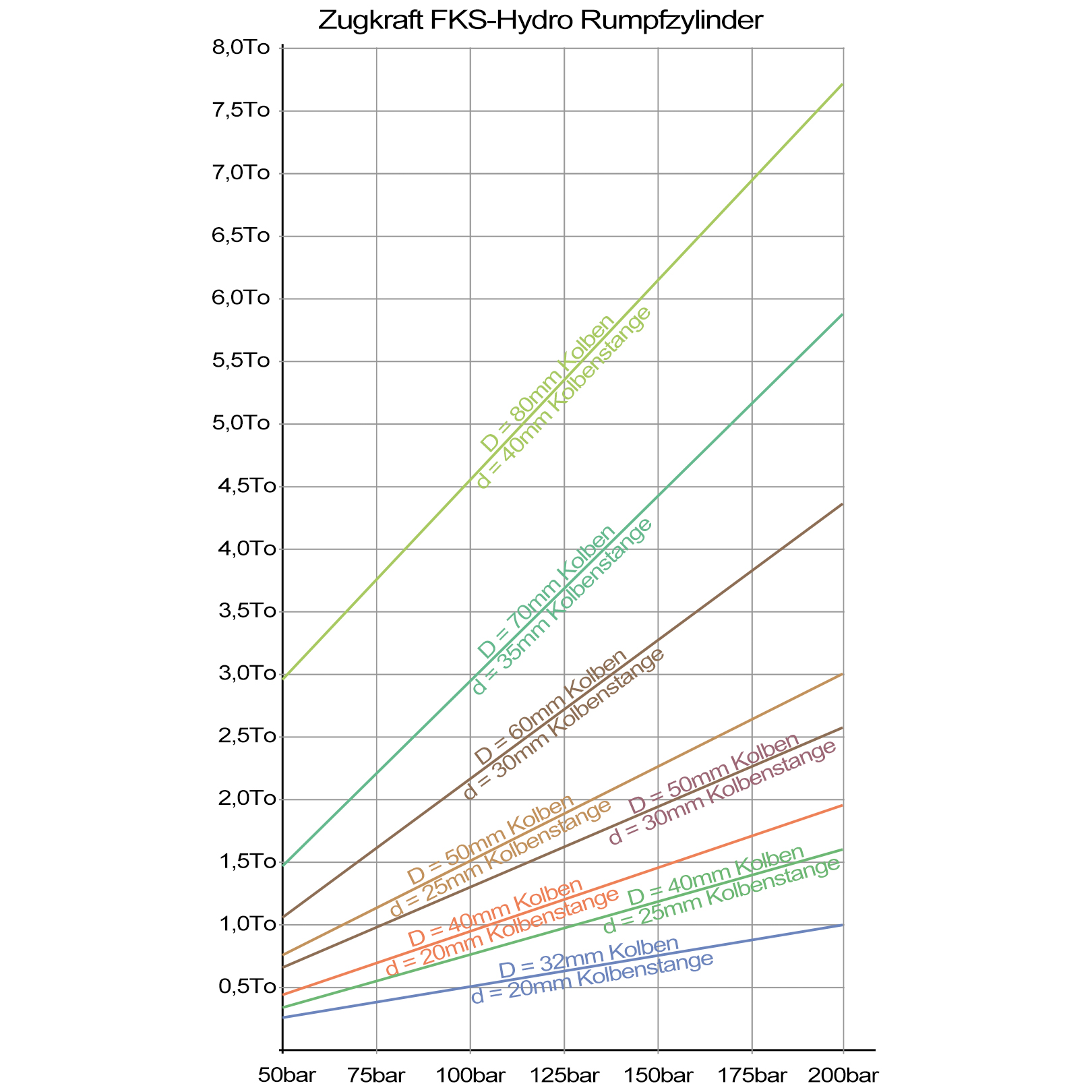

Die Druckkraft entsteht, wenn Öldruck auf die volle Kolbenfläche (A) wirkt und die Kolbenstange ausfährt. Die Zugkraft entsteht, wenn Öldruck auf die Kolbenfläche auf der Kolbenstangenseite (B) wirkt und die Kolbenstange einfährt. Da diese Fläche durch die Kolbenstange kleiner ist, ist die Zugkraft geringer als die Druckkraft. Beide Kräfte sind abhängig von der wirksamen Kolbenfläche und vom anliegenden Öldruck. Die Angabe der Zug- und Druckkraft erfolgt üblicherweise in Tonnen Gewichtskraft (1 t = 1000 kg). Eine Tonne Gewichtskraft entspricht ungefähr einer Kraft von 9810 Newton.
Hersteller / EU-verantwortliche Person:
FK Söhnchen GmbH & Co. KG
Daimlerstr. 4
58553 Halver
