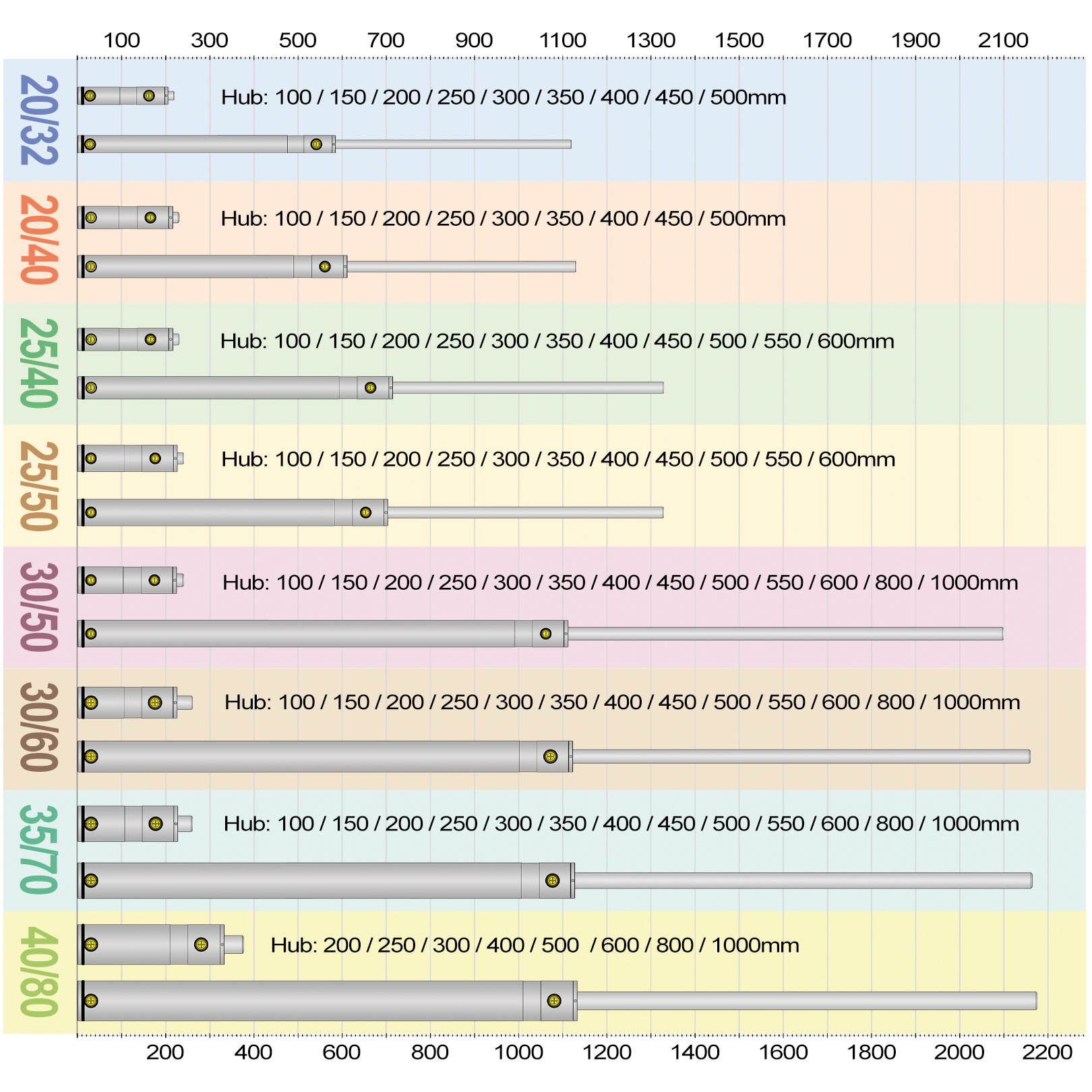

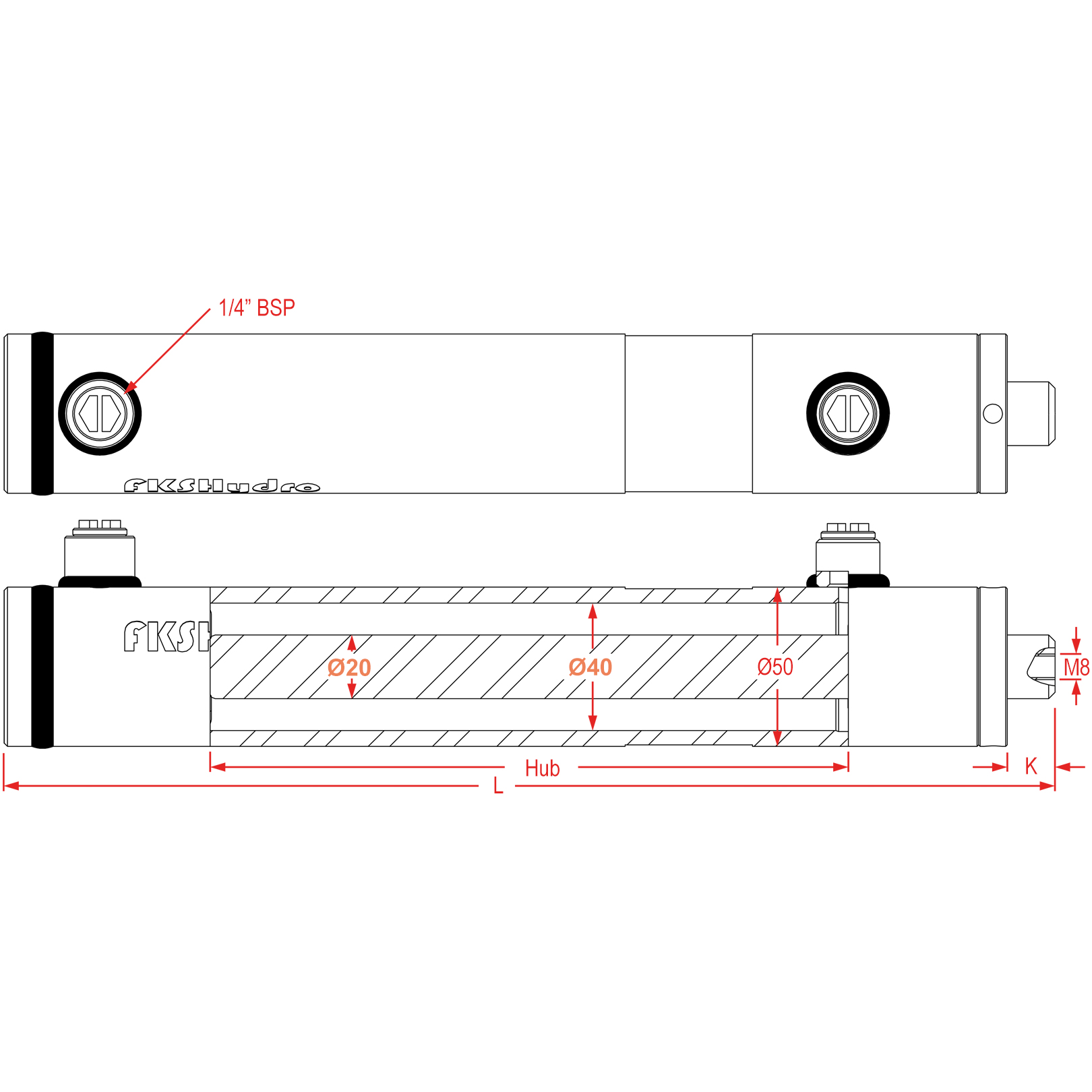

Artikelauswahl
Hub (mm)
K (mm)
L (mm)
Bestellnr.
Preis
100
15
230
388030
Artikel bestellbar
150
15
280
388032
Artikel bestellbar
200
15
330
388034
Artikel bestellbar
250
15
380
388036
Artikel bestellbar
300
15
430
388038
Artikel bestellbar
350
15
480
388040
Artikel bestellbar
400
15
530
388042
Artikel bestellbar
450
15
580
388044
Artikel bestellbar
500
15
630
388046
Artikel bestellbar

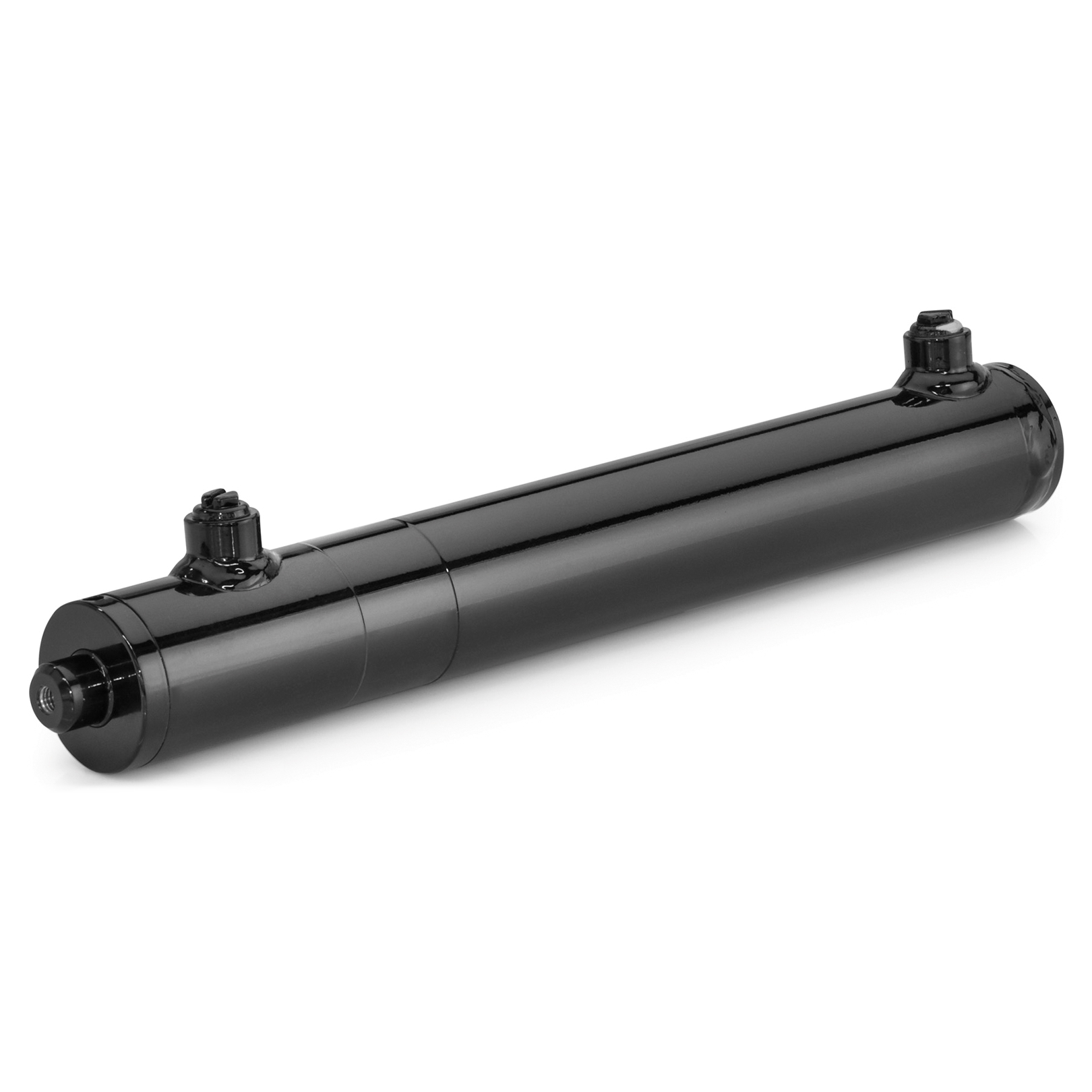

FKSHydro Doppeltwirkende Rumpfzylinder 20/40
Mit doppeltwirkenden Rumpfzylindern lassen sich individuelle hydraulische Zylinderlösungen flexibel realisieren. Sie bilden die technische Basis für verschiedenste Anwendungen im Maschinen- und Fahrzeugbau. Durch unterschiedliche Kolben- und Kolbenstangen-Kombinationen kann der passende Zylinder gezielt auf das jeweilige technische Konzept abgestimmt werden. Die hydraulische Bewegung erfolgt kontrolliert in beide Richtungen und ermöglicht eine präzise Kraftübertragung beim Ein- und Ausfahren.
Was zeichnet einen Rumpfzylinder aus?
Rumpfzylinder besitzen keine fest angeschweißten Befestigungselemente. Dadurch können Anschweißenden, Gelenkköpfe, Gabelköpfe oder andere Verbindungselemente anwendungsgerecht an Kolbenstange und Zylinderrohr angebracht werden. Das schafft ein hohes Maß an konstruktiver Freiheit und ermöglicht wirtschaftliche, passgenaue Zylinderanwendungen für unterschiedlichste Einbausituationen. Marktüblich ist zudem die unbehandelte Ausführung der Schweißbereiche, damit die Weiterverarbeitung einfach und flexibel erfolgen kann.
Druckbereiche der FKS-Hydro Doppeltwirkenden Rumpfzylinder
| Druckangabe | Wert | Bedeutung |
| Nennarbeitsdruck | 160 bar | Empfohlene Berechnungsgrundlage für neue Anwendungen. Die Auslegung mit 160 bar schafft einen komfortabel abgesicherten Arbeitsbereich. |
| Maximaler Betriebsdruck | 200 bar | Maximaler Öldruck des Zylinders. Die Zug- und Druckkraftdiagramme zeigen die rechnerischen Kräfte bis zu diesem Druck. |
| Werkprüfdruck | 240 bar | Kurzzeitig aufgebrachter hydrostatischer Prüfdruck im Rahmen der werkseitigen Qualitätsprüfung. |
| Rechnerischer Berstdruck | 480 bar | Rechnerisch ermittelte strukturelle Versagensgrenze des Zylinders. |

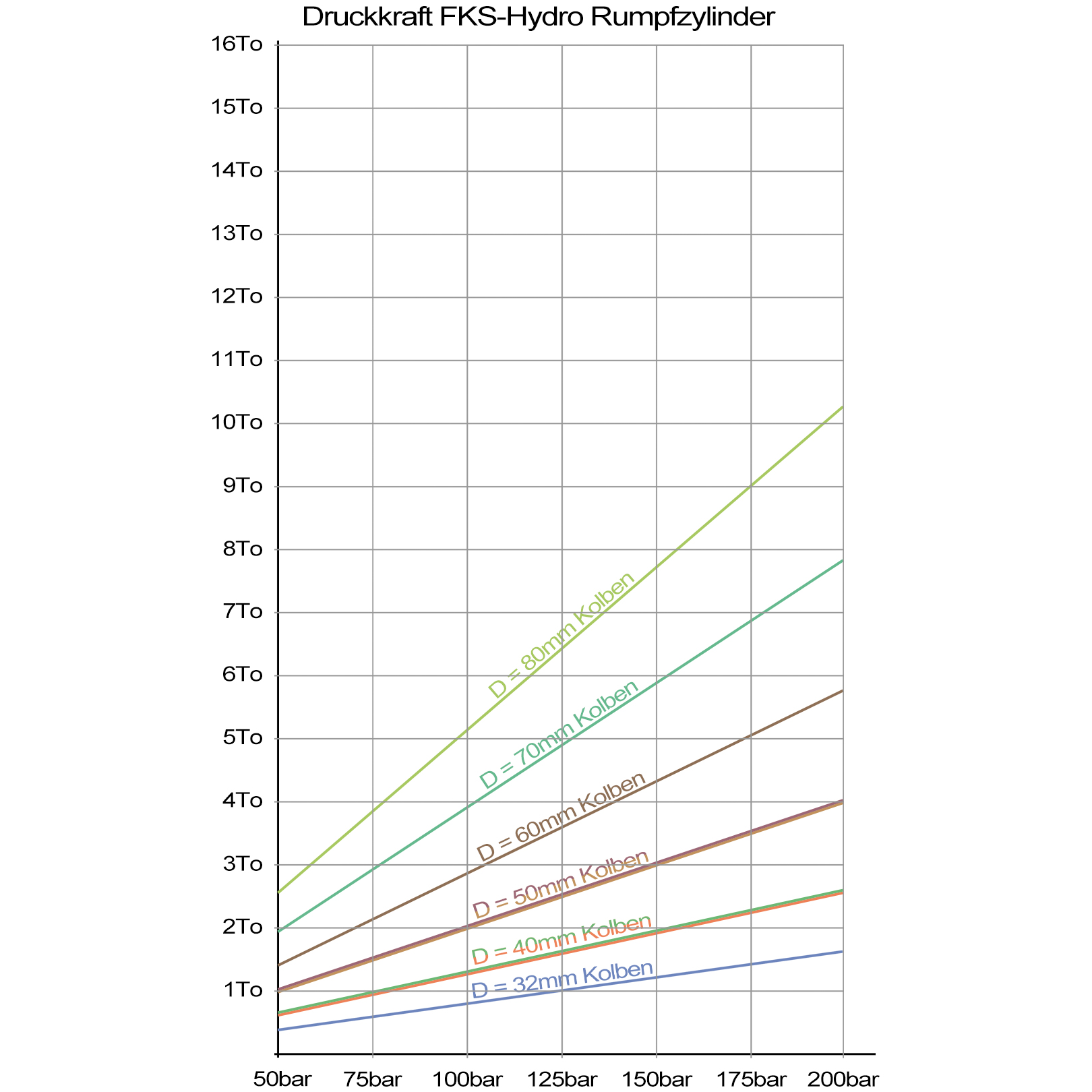

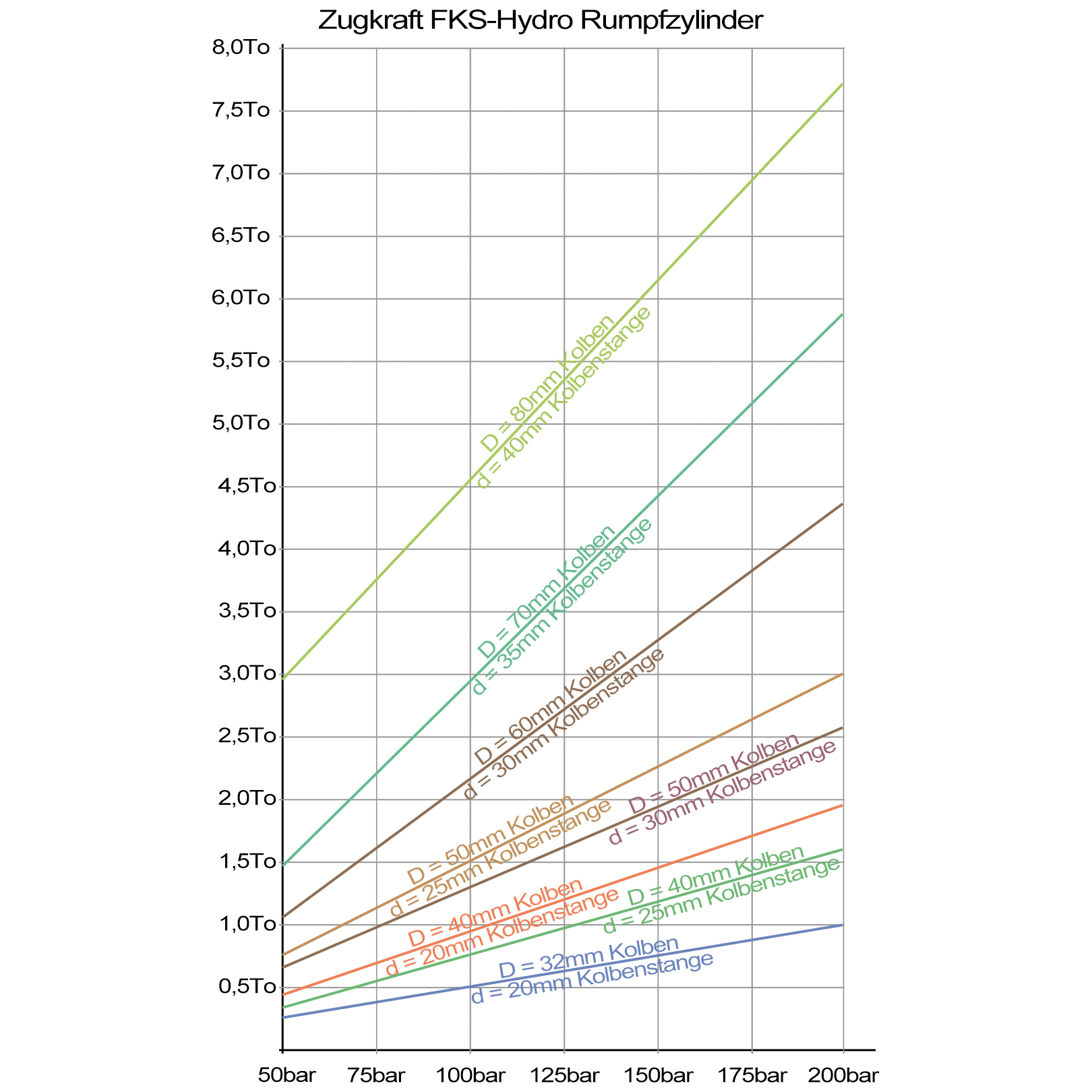

Kräfte und Öldruck bei doppeltwirkenden Rumpfzylindern
Die Druckkraft entsteht, wenn Öldruck auf die volle Kolbenfläche (A) wirkt und die Kolbenstange ausfährt. Die Zugkraft entsteht, wenn Öldruck auf die Kolbenfläche auf der Kolbenstangenseite (B) wirkt und die Kolbenstange einfährt. Da diese Fläche durch die Kolbenstange kleiner ist, ist die Zugkraft geringer als die Druckkraft. Beide Kräfte sind abhängig von der wirksamen Kolbenfläche und vom anliegenden Öldruck. Die Angabe der Zug- und Druckkraft erfolgt üblicherweise in Tonnen Gewichtskraft (1 t = 1000 kg). Eine Tonne Gewichtskraft entspricht ungefähr einer Kraft von 9810 Newton.
