Hydraulikzylinder doppeltwirkend 20/32 50mm Hub

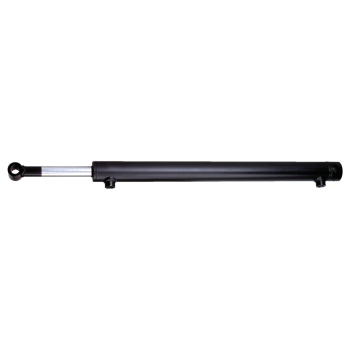

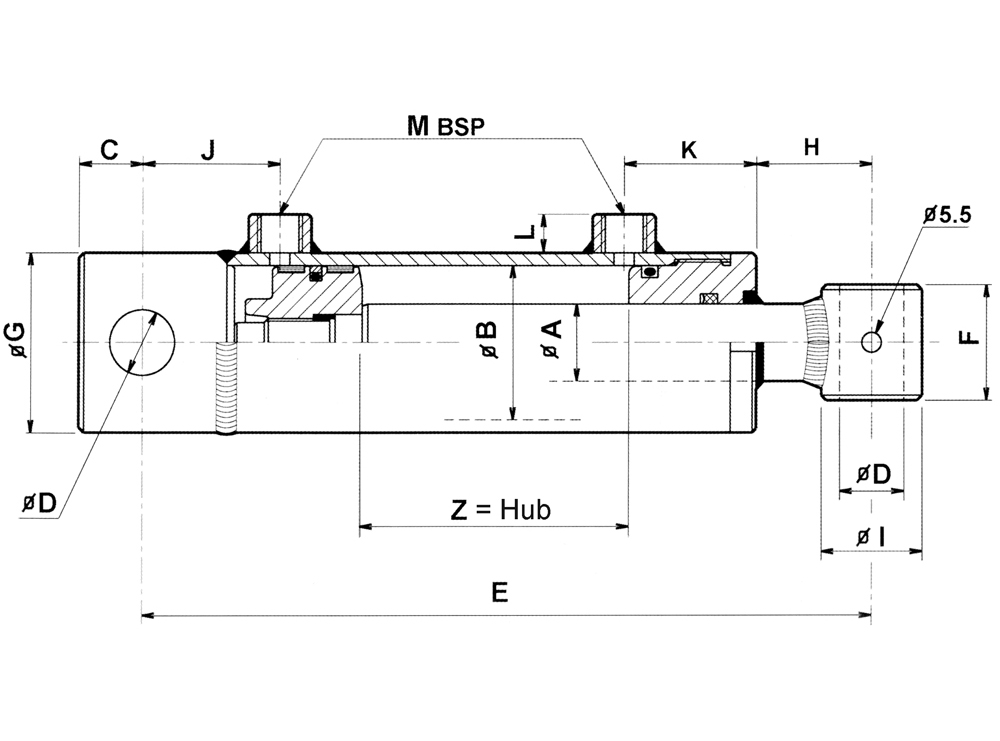

| A: | 20 |
| B: | 32 |
| Z ( Hub): | 50 |
| E: | 205 |
| C: | 17 |
| D: | 16,2 |
| F: | 35 |
| G: | 40 |
| H: | 28 |
| I: | 30 |
| J: | 30 |
| K: | 35 |
| L: | 13 |
| M: | 1/4" |
| Kg: | 1,7 |
| Bewertung: | |
| Bestellnr.: | 302500 |
| Preis: | |
| Lieferstatus: |
Lieferbar ab
 Lieferzeit: 3-6 Werktage (Details)
Liefergebiet: Deutschland, Österreich Lieferzeit: aktuell 2-5 Werktage (Details)
Liefergebiet: Deutschland, Österreich
Artikel vorübergehend nicht bestellbar
|
| Dokumente: |
Weitere Funktionen
- Merkliste (bitte einloggen)
Preisliste
zurück zur Produktübersicht
A
20
25
30
40
50
70
Filtern
Filter zurücksetzen
|
B
32
40
50
60
70
80
100
120
Filtern
Filter zurücksetzen
|
Z ( Hub)
50
100
150
200
300
400
500
600
700
900
1000
Filtern
Filter zurücksetzen
|
E
205
255
270
300
305
355
370
400
410
455
470
500
510
525
570
600
610
625
670
700
710
725
770
800
810
900
910
925
1125
1270
Filtern
Filter zurücksetzen
|
C
17
18
22
28
40
Filtern
Filter zurücksetzen
|
D
16,2
20,5
25,5
30,5
40,5
Filtern
Filter zurücksetzen
|
F
35
40
45
55
70
80
Filtern
Filter zurücksetzen
|
G
40
50
60
70
80
90
140
155
Filtern
Filter zurücksetzen
|
H
28
55
65
70
75
82
83
85
Filtern
Filter zurücksetzen
|
I
30
35
40
50
60
80
Filtern
Filter zurücksetzen
|
J
30
38
42
47
65
Filtern
Filter zurücksetzen
|
K
35
40
43
45
49
54
60
82
Filtern
Filter zurücksetzen
|
L
13
15
20
Filtern
Filter zurücksetzen
|
M
1/2"
1/4"
3/8"
Filtern
Filter zurücksetzen
|
Kg
1,7
2,0
2,3
2,6
2,9
3,2
3,8
4,4
4,8
5,5
5,7
6,6
6,9
8,1
8,2
9,3
9,6
10,0
10,6
11,0
11,9
12,0
12,2
12,3
13,6
14,0
14,1
16,0
16,3
18,0
18,4
20,0
20,3
22,5
25,0
28,5
32,0
39,1
46,1
60,0
90,0
Filtern
Filter zurücksetzen
|
Bestellnr. | Menge | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 32 | 50 | 205 | 17 | 16,2 | 35 | 40 | 28 | 30 | 30 | 35 | 13 | 1/4" | 1,7 | 302500 |
|
|
|
| 20 | 32 | 100 | 255 | 17 | 16,2 | 35 | 40 | 28 | 30 | 30 | 35 | 13 | 1/4" | 2,0 | 302502 |
|
|
|
| 20 | 32 | 150 | 305 | 17 | 16,2 | 35 | 40 | 28 | 30 | 30 | 35 | 13 | 1/4" | 2,3 | 302504 |
|
|
|
| 20 | 32 | 200 | 355 | 17 | 16,2 | 35 | 40 | 28 | 30 | 30 | 35 | 13 | 1/4" | 2,6 | 302506 |
|
|
|
| 20 | 32 | 300 | 455 | 17 | 16,2 | 35 | 40 | 28 | 30 | 30 | 35 | 13 | 1/4" | 3,2 | 302508 |
|
|
|
| 25 | 40 | 100 | 270 | 18 | 20,5 | 40 | 50 | 65 | 35 | 38 | 40 | 15 | 3/8" | 2,9 | 302510 |
|
|
|
| 25 | 40 | 200 | 370 | 18 | 20,5 | 40 | 50 | 65 | 35 | 38 | 40 | 15 | 3/8" | 3,8 | 302512 |
|
|
|
| 25 | 40 | 300 | 470 | 18 | 20,5 | 40 | 50 | 65 | 35 | 38 | 40 | 15 | 3/8" | 4,8 | 302514 | ⚊ |
|
|
| 25 | 40 | 400 | 570 | 18 | 20,5 | 40 | 50 | 65 | 35 | 38 | 40 | 15 | 3/8" | 5,7 | 302516 |
|
|
|
| 25 | 40 | 500 | 670 | 18 | 20,5 | 40 | 50 | 65 | 35 | 38 | 40 | 15 | 3/8" | 6,6 | 302518 |
|
|
|
| 30 | 50 | 100 | 300 | 22 | 25,5 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8" | 4,4 | 302520 |
|
|
|
| 30 | 50 | 200 | 400 | 22 | 25,5 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8" | 5,7 | 302522 |
|
|
|
| 30 | 50 | 300 | 500 | 22 | 25,5 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8" | 6,9 | 302524 | ⚊ |
|
|
| 30 | 50 | 400 | 600 | 22 | 25,5 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8" | 8,1 | 302526 |
|
|
|
| 30 | 50 | 500 | 700 | 22 | 25,5 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8" | 9,3 | 302528 | ⚊ |
|
|
| 30 | 50 | 600 | 800 | 22 | 25,5 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8" | 10,6 | 302530 |
|
|
|
| 30 | 50 | 700 | 900 | 22 | 25,5 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8" | 11,9 | 302532 |
|
|
|
| 30 | 60 | 100 | 300 | 22 | 25,5 | 45 | 70 | 83 | 40 | 42 | 45 | 15 | 3/8" | 5,5 | 302534 |
|
|
|
| 30 | 60 | 200 | 400 | 22 | 25,5 | 45 | 70 | 83 | 40 | 42 | 45 | 15 | 3/8" | 6,9 | 302536 | ⚊ |
|
|
| 30 | 60 | 300 | 500 | 22 | 25,5 | 45 | 70 | 83 | 40 | 42 | 45 | 15 | 3/8" | 8,2 | 302538 |
|
|
|
| 30 | 60 | 400 | 600 | 22 | 25,5 | 45 | 70 | 83 | 40 | 42 | 45 | 15 | 3/8" | 9,6 | 302540 |
|
|
|
| 30 | 60 | 500 | 700 | 22 | 25,5 | 45 | 70 | 83 | 40 | 42 | 45 | 15 | 3/8" | 11,0 | 302542 |
|
|
|
| 30 | 60 | 600 | 800 | 22 | 25,5 | 45 | 70 | 83 | 40 | 42 | 45 | 15 | 3/8" | 12,2 | 302544 |
|
|
|
| 30 | 60 | 700 | 900 | 22 | 25,5 | 45 | 70 | 83 | 40 | 42 | 45 | 15 | 3/8" | 13,6 | 302546 |
|
|
|
| 40 | 70 | 200 | 410 | 28 | 30,5 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8" | 10,0 | 302548 |
|
|
|
| 40 | 70 | 300 | 510 | 28 | 30,5 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8" | 12,0 | 302550 |
|
|
|
| 40 | 70 | 400 | 610 | 28 | 30,5 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8" | 14,0 | 302552 |
|
|
|
| 40 | 70 | 500 | 710 | 28 | 30,5 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8" | 16,0 | 302554 |
|
|
|
| 40 | 70 | 600 | 810 | 28 | 30,5 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8" | 18,0 | 302556 |
|
|
|
| 40 | 70 | 700 | 910 | 28 | 30,5 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8" | 20,0 | 302558 |
|
|
|
| 40 | 80 | 200 | 410 | 28 | 30,5 | 55 | 90 | 70 | 50 | 47 | 54 | 15 | 3/8" | 12,3 | 302560 |
|
|
|
| 40 | 80 | 300 | 510 | 28 | 30,5 | 55 | 90 | 70 | 50 | 47 | 54 | 15 | 3/8" | 14,1 | 302562 |
|
|
|
| 40 | 80 | 400 | 610 | 28 | 30,5 | 55 | 90 | 70 | 50 | 47 | 54 | 15 | 3/8" | 16,3 | 302564 |
|
|
|
| 40 | 80 | 500 | 710 | 28 | 30,5 | 55 | 90 | 70 | 50 | 47 | 54 | 15 | 3/8" | 18,4 | 302566 | ⚊ |
|
|
| 40 | 80 | 600 | 810 | 28 | 30,5 | 55 | 90 | 70 | 50 | 47 | 54 | 15 | 3/8" | 20,3 | 302568 |
|
|
|
| 40 | 80 | 700 | 910 | 28 | 30,5 | 55 | 90 | 70 | 50 | 47 | 54 | 15 | 3/8" | 22,5 | 302570 |
|
|
|
| 50 | 100 | 300 | 525 | 28 | 30,5 | 70 | 155 | 75 | 60 | 47 | 60 | 20 | 1/2" | 25,0 | 302572 |
|
|
|
| 50 | 100 | 400 | 625 | 28 | 30,5 | 70 | 155 | 75 | 60 | 47 | 60 | 20 | 1/2" | 28,5 | 302574 |
|
|
|
| 50 | 100 | 500 | 725 | 28 | 30,5 | 70 | 155 | 75 | 60 | 47 | 60 | 20 | 1/2" | 32,0 | 302576 |  |
|
|
| 50 | 100 | 700 | 925 | 28 | 30,5 | 70 | 155 | 75 | 60 | 47 | 60 | 20 | 1/2" | 39,1 | 302578 | |
|
|
| 50 | 100 | 900 | 1125 | 28 | 30,5 | 70 | 155 | 75 | 60 | 47 | 60 | 20 | 1/2" | 46,1 | 302580 | |
|
|
| 70 | 120 | 500 | 770 | 40 | 40,5 | 80 | 140 | 55 | 80 | 65 | 82 | 20 | 1/2" | 60,0 | 302582 | |
|
|
| 70 | 120 | 1000 | 1270 | 40 | 40,5 | 80 | 140 | 55 | 80 | 65 | 82 | 20 | 1/2" | 90,0 | 302584 | |
|
|
Preis:
-
Weitere Informationen

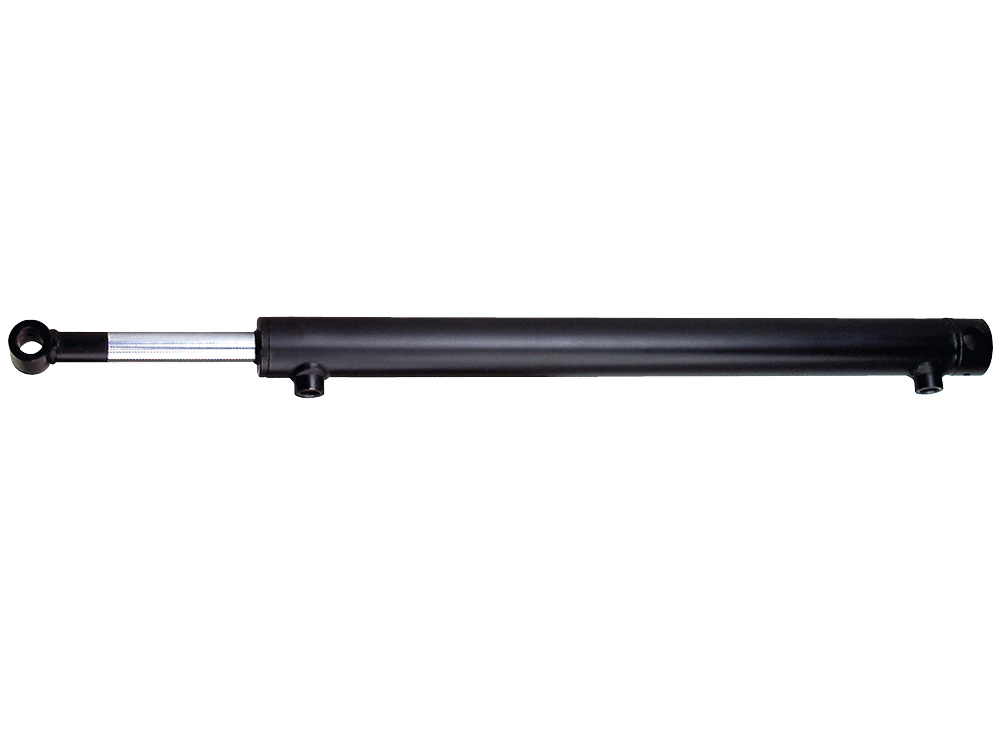

Doppeltwirkender Hydraulikzylinder von CHAPEL
Der Hydraulikzylinder mit Buchse hat eine Hublänge von maximal 1.000mm und fährt aktiv in beide Bewegungsrichtungen. Eingesetzt wird der doppeltwirkende Hydraulikzylinder von CHAPEL in der Landwirtschaft, Forstwirtschaft, Schifffahrt oder Industrie.
Wie ist der doppeltwirkende Hydraulikzylinder aufgebaut?
Der Zylinder besteht aus einem Zylinderrohr mit zwei seitlichen 1/4 Zoll, 3/8 Zoll oder 1/2 Zoll Anschlüssen. Über die Anschlüsse am Boden und am Kopf des Zylinderrohrs werden die Hydraulikleitungen mit dem Zylinder verbunden. Im Inneren des Zylinderrohrs befindet sich ein Kolben der das Rohr in zwei Kammern aufteilt. Auf einer Seite des Kolbens befindet sich die Kolbenstange, welche am Kopf des Zylinderrohrs durch Abstreifer aus Polyurethan und Acetal-Kunststoffgleitringe geführt wird.
Wie wird der doppeltwirkende Hydraulikzylinder ausgefahren?
Um die Kolbenstange des Hydraulikzylinders in Bewegung zu versetzen, wird in eine der beiden Zylinderkammern Hydrauliköl gepresst. Der Druck im Inneren des Zylinderrohrs wirkt auf den Kolben und verschiebt den Kolben samt Kolbenstange. Um den Kolben wieder in die Ausgangsposition zurück zu führen, wird das Hydrauliköl in die gegenüberliegende Kammer des Hydraulikzylinders gepresst.
Wie wird der Hydraulikzylinder im Hydraulikreislauf angeschlossen?
Um den doppeltwirkenden Hydraulikzylinder mit dem Kreislauf zu verbinden, können Sie in unserem Online Shop Hydraulikschläuche bestellen. Für den Betrieb des doppeltwirkenden Hydraulikzylinders benötigen Sie zwei Hydraulikleitungen, die Sie über Hydraulikverschraubungen mit dem Zylinder verbinden. Achten Sie beim Verlegen der Hydraulikleitungen auf den Biegeradius. So vermeiden Sie einen erhöhten Verschleiß und gewährleisten den optimalen Durchfluss für das AVIA Hydrauliköl.
Steuerung des doppeltwirkenden Hydraulikzylinders
Für die präzise Steuerung eines Hydraulikzylinders benötigen Sie Hydrauliksteuergeräte. Diese befinden sich zwischen Druckerzeugern wie einer Hydraulik-Zahnradpumpe und dem Hydraulikzylinder. Die Steuerventile sind verantwortlich für die Verteilung der Druckenergie im Hydraulikkreislauf. Sie leiten das Hydrauliköl je nach Bewegungsrichtung in die jeweilige Kammer des doppeltwirkenden Hydraulikzylinders.
Hydrauliksteuergeräte gibt es in mechanischer oder elektromagnetischer Wirkungsweise. Bedient werden die Steuergeräte je nach Bauweise über Handhebel, Kreuzhebel oder Joysticks.
Optimale Nutzung des Hydraulikzylinders
Vor erster Inbetriebnahme Ihres Hydraulikzylinders, sollten Sie den Hydraulikkreislauf immer vollständig entlüften. Befindet sich Luft im Kreislauf, arbeitet die Anlage unruhig und eine exakte Steuerung ist nicht möglich. Zudem sollten Sie Ihre Hydraulikanlage mit einem Hydraulikfilter und Druckbegrenzungsventil Schützen. Dadurch filtern Sie Schmutz aus dem Hydrauliköl und verhindern zu hohen Druck im Hydraulikkreislauf.

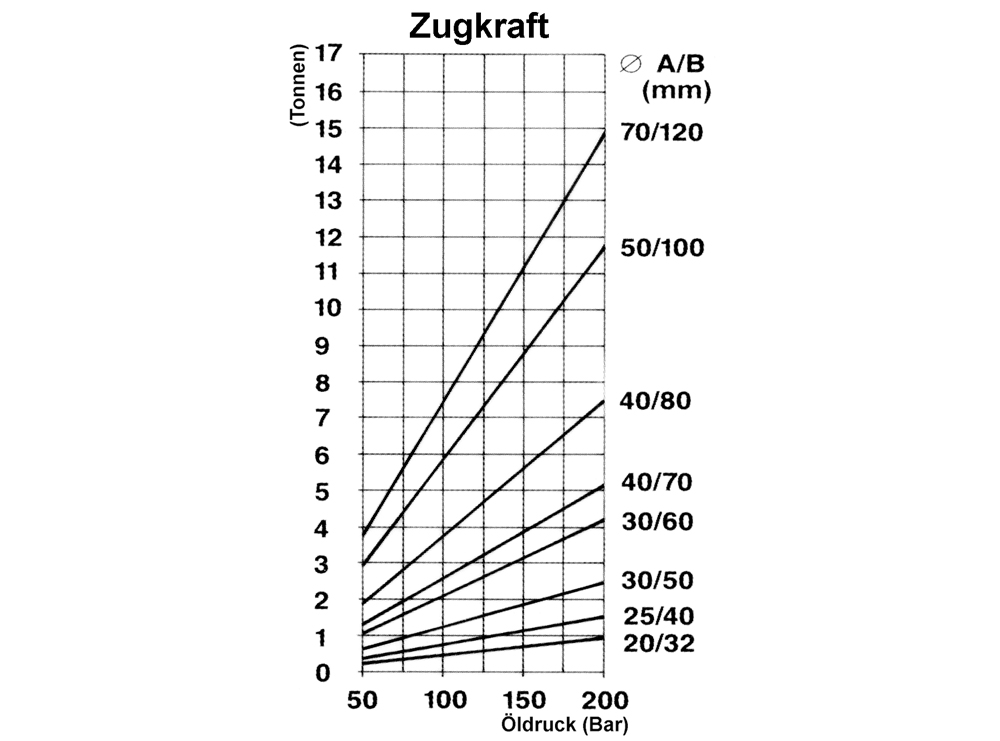

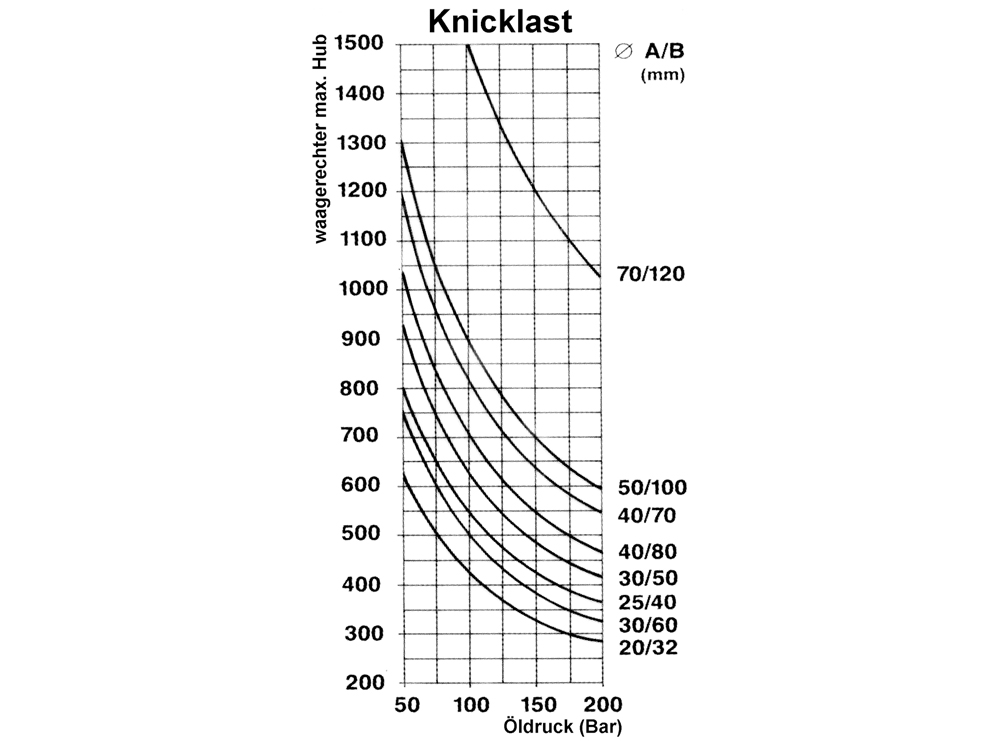

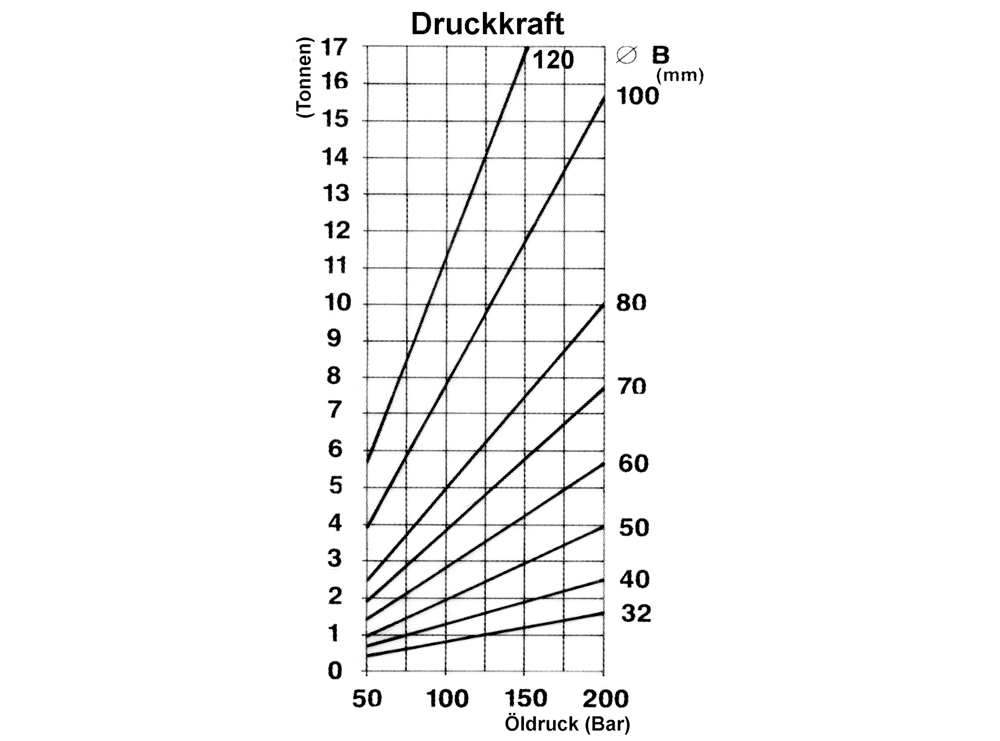

Technische Daten des doppeltwirkenden CHAPEL Hydraulikzylinders mit Buchse
| Hubgeschwindigkeit: | max. 0,5 m/s |
| Betriebsdruck: | max. 210 bar |
| Temperaturbereich: | -25°C bis +80°C |
| Medium: | mineralisches Hydrauliköl |
| Kolbenstange: | Verchromter Stahl: UNI C45-SAE 1045, |
| Chrom: 25 Micron +/-5 | |
| Kolben: Stahl 9SMn28 | |
| Zylinderrohre: | ST 52.3 DIN 2393/6 Toleranz H9 max. Ra 0,8µ |
| Kolbenstangenführung: | Hydraulikguss UNI 5007-G25 |
| Dichtungssystem: | Kompakt-Stangendichtung, |
| Abstreifer aus Polyurethan, | |
| POM und Polyester, | |
| O-Ringe aus NBR 70Shore |
