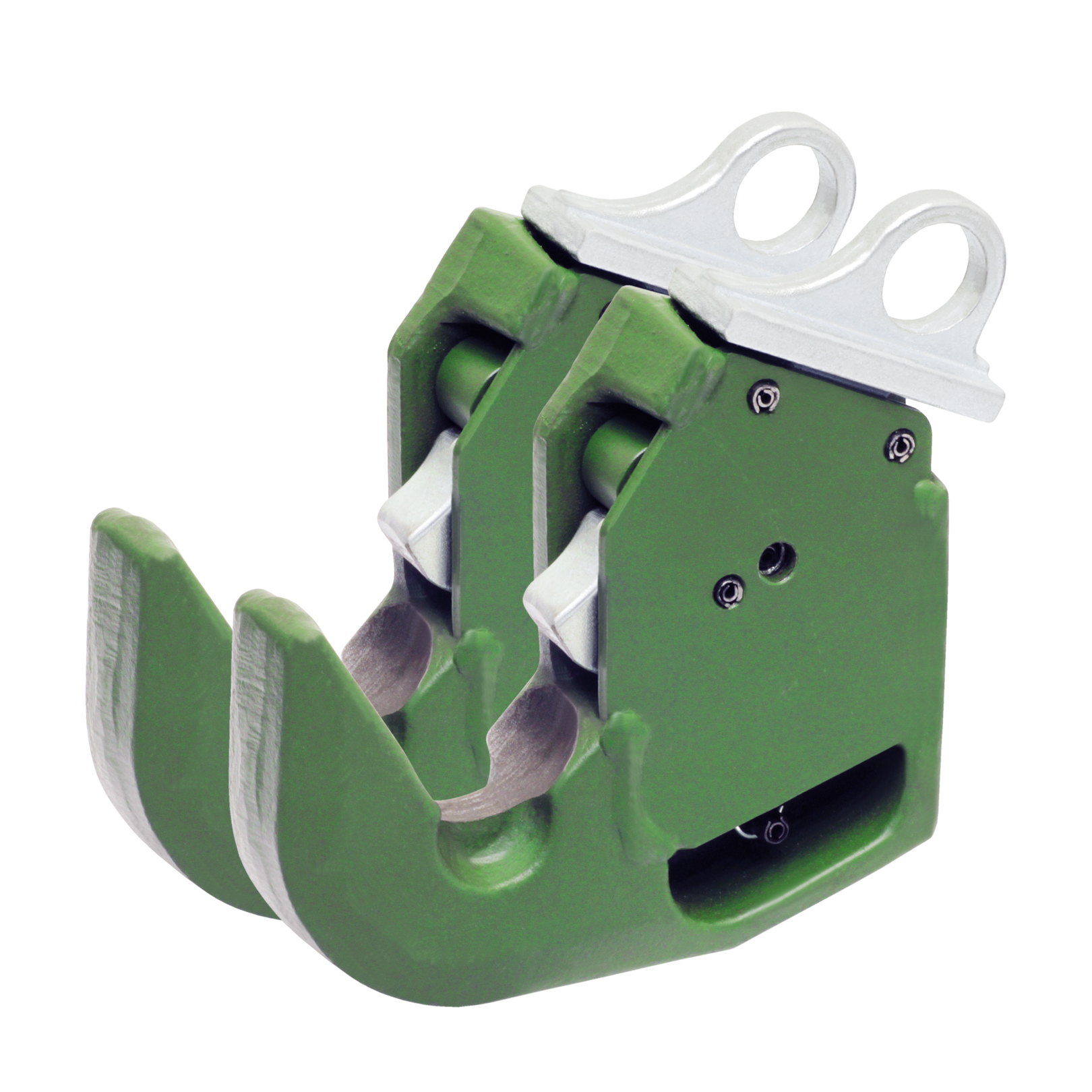

Unterlenkerschnellkuppler mit automatischer Sicherung

Schnellkuppler, Fanghaken oder auch Unterlenkerkuppler dienen zur Aufnahme von landwirtschaftlichen Anbaugeräten über die Heckhydraulik eines Traktors oder Schleppers. So können Sie Ihre Anbaumaschinen mühelos anhängen, ohne die Fahrerkabine verlassen zu müssen. Die Unterlenker Fanghaken rasten automatisch ein und sind verriegelt. In unserem Online Shop können Sie die Schnellkuppler in den Größen Kat 1 und Kat 2 bestellen.

Mit den Unterlenker Fanghaken können Sie Ihren Schlepper unkompliziert von Unterlenkeraugen auf ein Fanghakensystem umrüsten. Die Unterlenkerfanghaken werden immer als Paar versendet. Zum Einsatz kommen die Fanghaken in der Landwirtschaft oder Forstwirtschaft.

Wie verbinden Sie die Schnellkuppler mit Ihrem Traktor oder Schlepper?

Die Schnellkuppler werden durch anschweißen mit den Unterlenkern Verbunden. Dies schafft eine bruchsichere Verbindung und sorgt für ausreichend Halt. Bringen Sie die Fanghaken in die richtige Position und fixieren sie mit Klemmen oder Zwingen an Ihren Unterlenkern. Nachdem alle Vorkehrungen für das Schweißen getroffen sind, können Sie die Unterlenkerhaken mit dem AGRIVOLT Inverter-Schweißgerät MMA-160 an den Unterlenkern festschweißen.

Wie werden die Schnellkuppler verwendet?

Für das Anhängen von Anbaugeräten benötigen Sie zusätzlich zwei Unterlenkerkugeln verzinkt oder Unterlenkerfanghakenkugeln verzinkt. Die Kugeln werden auf die Aufnahmebolzen der Anbaugeräte gesteckt und mit einem Sicherungssplint gesichert. Jetzt können Sie rückwärts an die Anbaumaschine fahren und die Fanghaken unter den Kugeln platzieren.

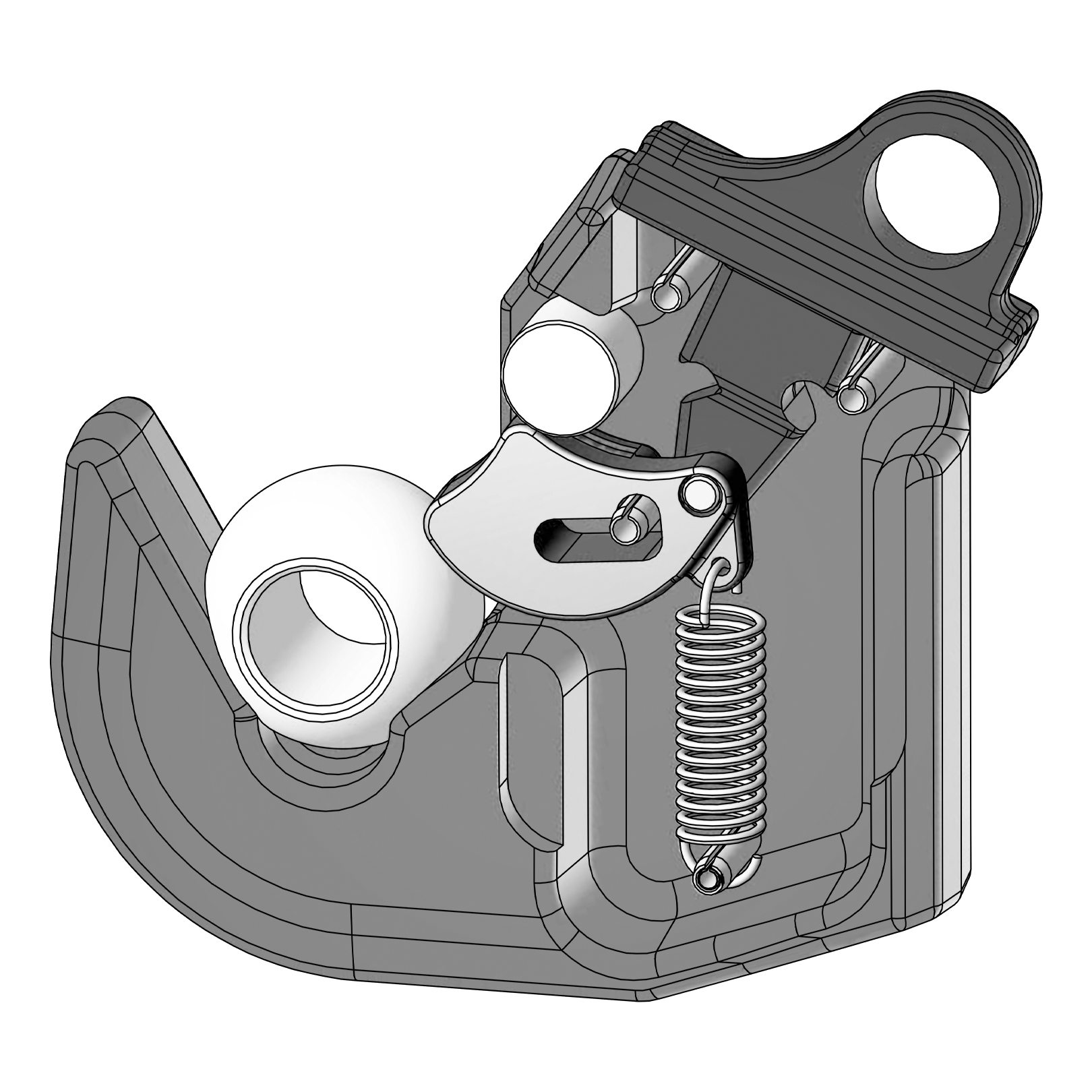

Mit Anheben der beiden Unterlenker, rasten die Schnellkuppler in die Kugeln ein. Zum Schutz vor selbständigem Lösen sind die Schnellkuppler zusätzlich mit einer automatischen Sicherung ausgestattet. Dadurch sitzen die Unterlenkerkugeln fest in den Fanghaken und lassen sich nur durch Betätigen des kleinen Hebels lösen.
