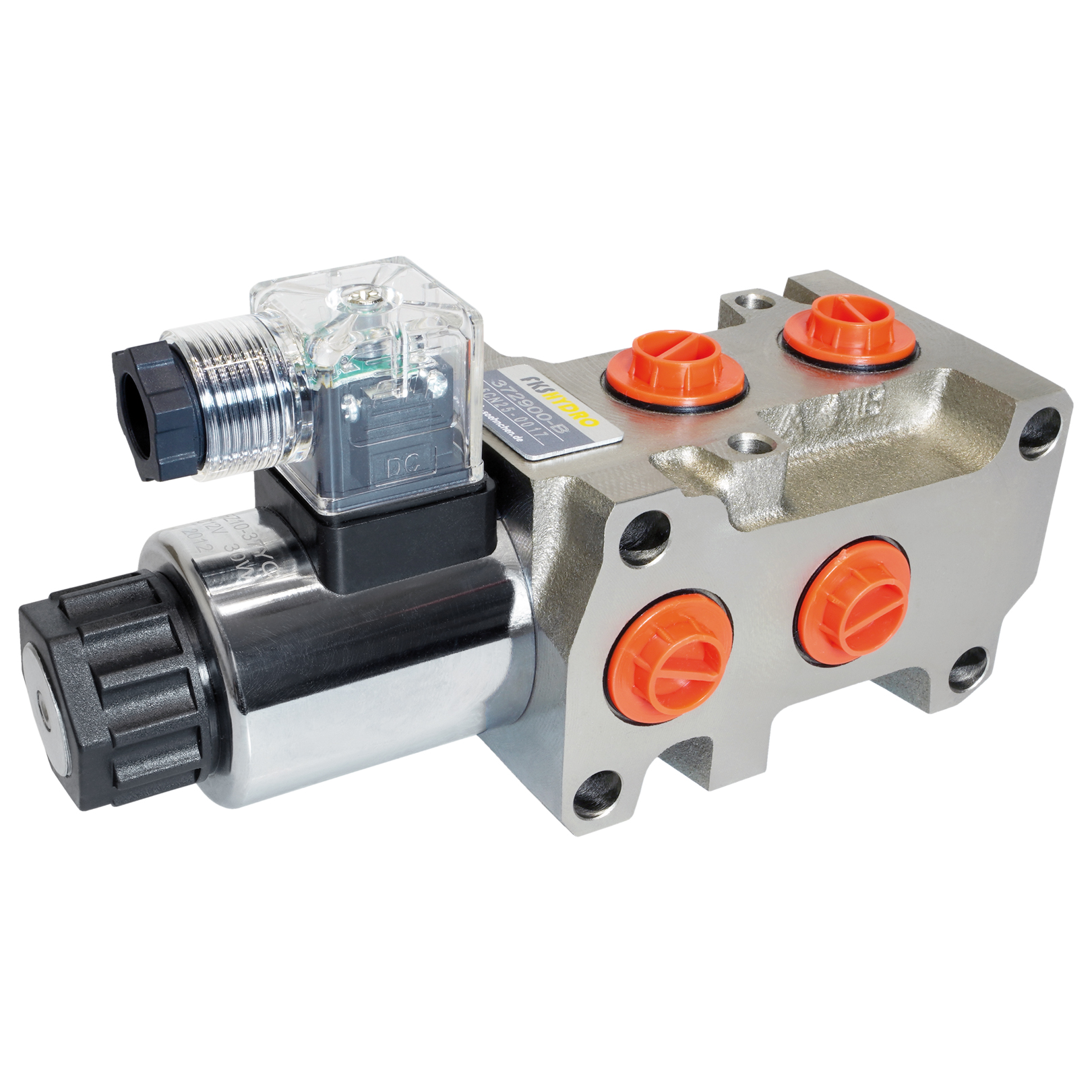

Elektromagnetisches 6/2 Wege Umschaltventil 12V

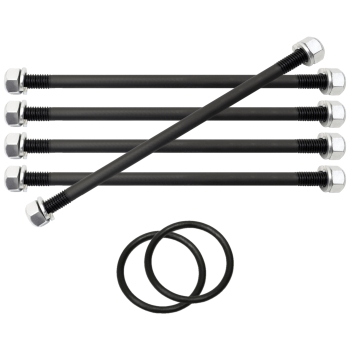

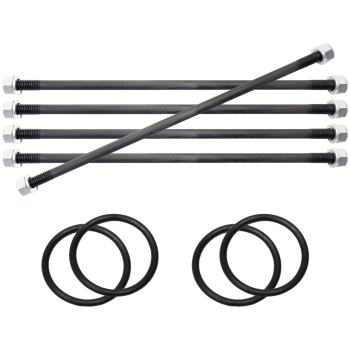

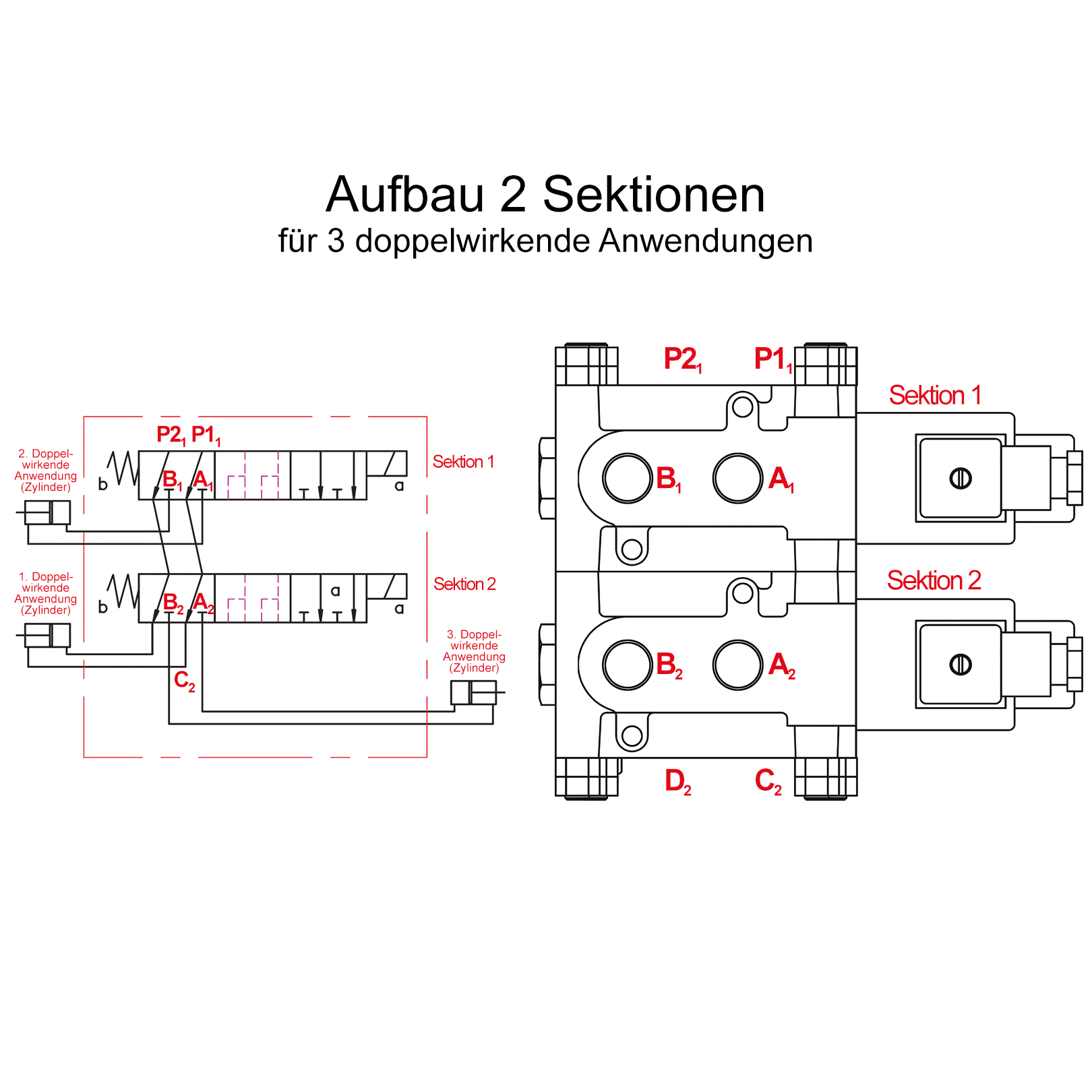

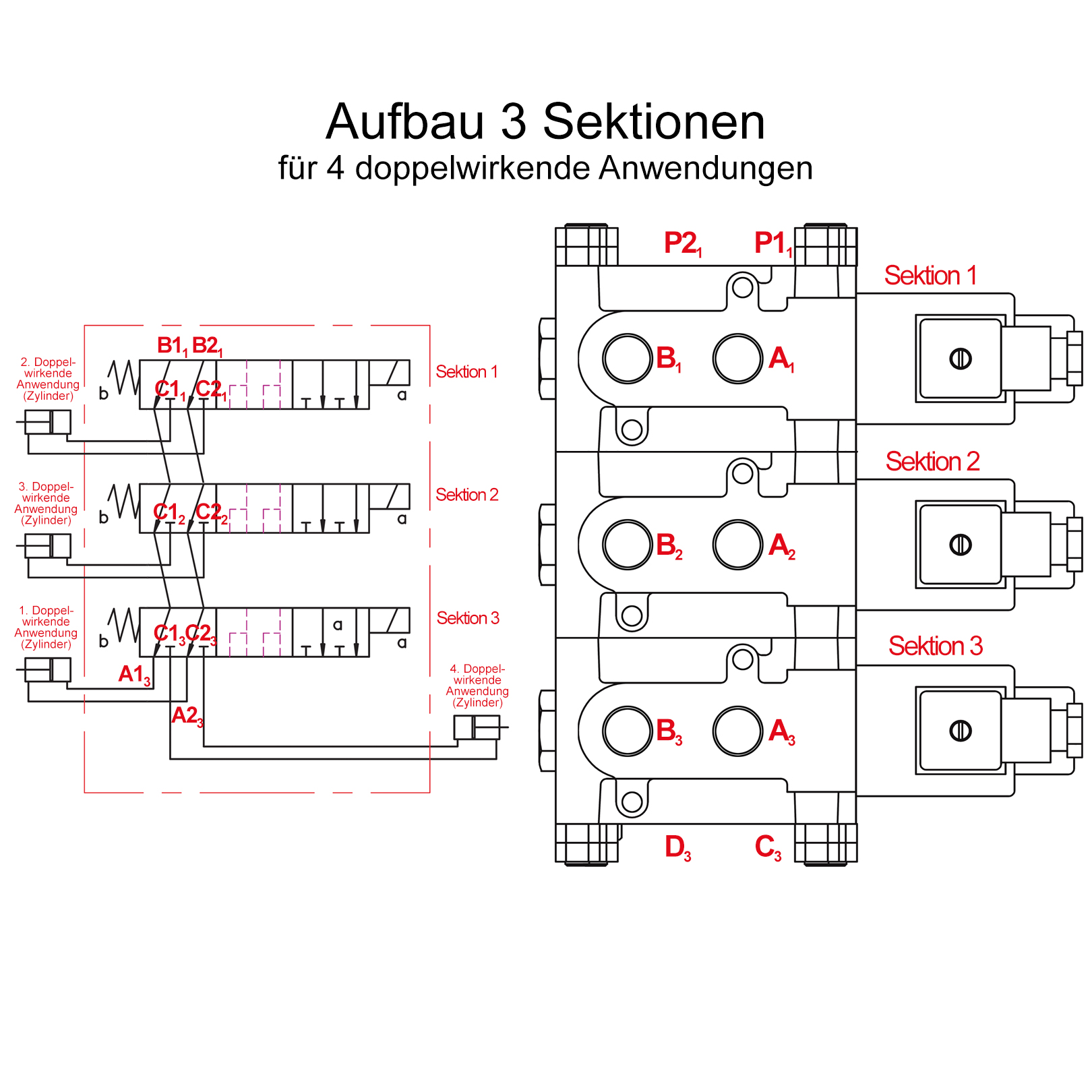

Das 36 Watt Umschaltventil von FKSHydro hat 3/8 Zoll Anschlussgewinde und ist für einen Durchfluss von 50 l/min ausgelegt. Für den Betrieb des elektromagnetischen Umschaltventils benötigen Sie eine 12 Volt Spannungsquelle. Das Ventil hat eine Sektion, bei Bedarf können Sie es mit dem FKSHydro Zubehör für elektromagnetische Umschaltventile auf zwei oder drei Sektionen aufrüsten. Zum Einsatz kommt das Umschaltventil unter anderem bei Anwendungen mit Frontladern und Anbaugeräten.
Technische Daten:
Max. Druck: | 315bar |
Nom. Volumenstrom: | 50 Liter |
Spannung: | 12V |
Leistung: | 36W |
Einschaltdauer: | 100% |
Öltemperatur: | -20° bis +70°C |
Spulentemperatur: | bis 180°C |
Umgebungstemperatur: | bis 50°C |
Schaltfrequenz: | 15.000/h |
Öl-Viskosität: | 15-75 mm²/s |
Anzahl der Sektionen: | 1-3 |
Verschraubungen (P1/P2/A/B/C/D): | 3/8 Zoll |
Inbetriebnahme und Leistung des Umschaltventils
Achten Sie vor der ersten Inbetriebnahme des Umschaltventils darauf, dass der Hydraulikkreislauf komplett entlüftet ist. Ist dies nicht der Fall, kann es zu Druckschwankungen kommen. Ein hochwertiges Hydrauliköl sorgt für eine hohe Lebenserwartung. Der maximale Druck beträgt 315 bar. Das elektromagnetische Umschaltventile ist für den Dauerbetrieb ausgelegt.
Anschluss des elektromagnetischen Umschaltventils

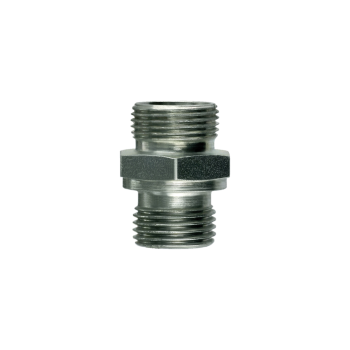

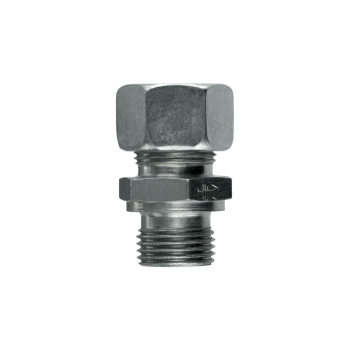

Das Umschaltventil wird mittels Hydraulikrohren oder Hydraulikschläuchen mit dem Hydraulikkreislauf verbunden. Dazu werden die Leitungen in das Ventil eingeschraubt und mit dem Druckerzeuger, so wie Druckabnehmer verbunden. Wichtig ist, verwenden Sie für die Verbindung nur passende Hydraulikverschraubungen und achten Sie darauf, die Hydraulikleitungen fachgerecht zu verlegen. Werden Hydraulikleitungen nicht ordnungsgemäß verlegt, können die Leitungen beschädigt werden oder abreißen.
Was ist ein elektromagnetisches Umschaltventil?

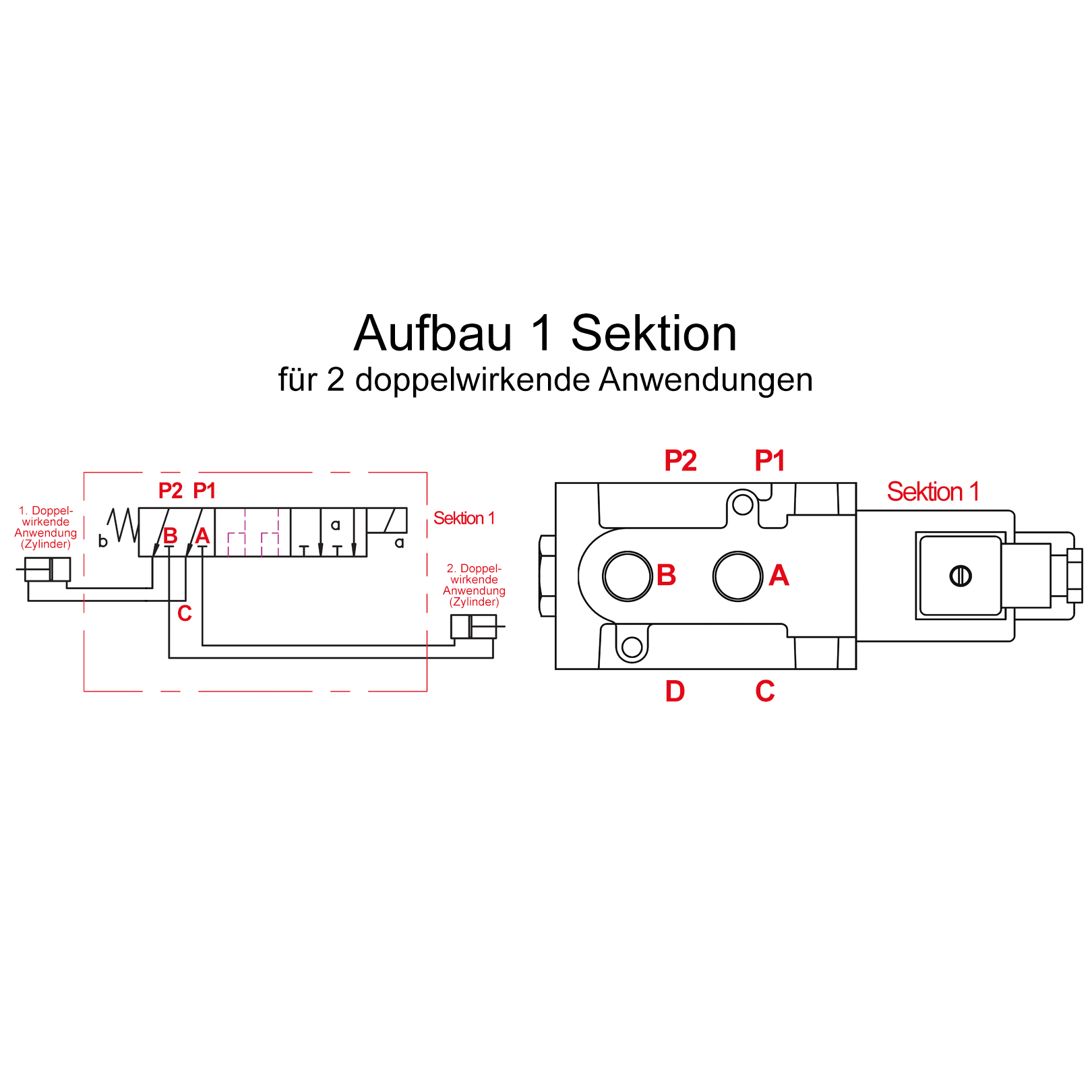

Mit einem elektromagnetischen Umschaltventil steuern Sie Doppeltwirkende Hydraulikzylinder oder Hydraulikmotoren. Es sorgt dafür, dass der Weg für das Hydrauliköl freigegeben oder gesperrt wird. Bei Verwendung von Umschaltventilen ist immer ein Druckabnehmer in Betrieb. Sobald das Ventil einen Steuerbefehl erhält, wechselt es auf den nächsten Druckabnehmer.
Funktion elektromagnetischer Umschaltventile
Im Inneren der elektrisch betriebenen Umschaltventile befindet sich ein Ventilschieber. Sobald ein Steuerbefehl eingeht, wird der Schieber durch das elektromagnetische Feld in Stellung gebracht und das Hydrauliköl in die entsprechende Richtung geleitet. Über Joysticks oder Druckknöpfe, übermitteln Sie aus Ihrer Fahrerkabine die Stellbefehle an das Umschaltventil.
